honc17
honc17
貝氏體定義：
鋼在奧氏體化后被過冷到珠光體轉變溫度區間以下，馬氏體轉變溫度區間以上這一中溫度區間(所謂“貝氏體轉變溫度區間”)轉變而成的由鐵素體及其內分布著彌散的碳化物所形成的亞穩組織，即貝氏體轉變的產物。
貝氏體概述：
30年代初，美國人E·C·Bain發現低合金鋼在中溫等溫下可獲得一種高溫轉變及低溫轉變相異的組織，后來人們稱之為貝氏體。我國柯俊教授在這方面亦曾信信作過有益的貢獻，他和他的合作者發表的論文至今仍在國內外廣為援引。
該組織具有較高的強韌性配合。在硬度相同的情況下貝氏體組織的耐磨性明顯優于馬氏體，因此在鋼鐵材料中基體組織獲得貝氏體是人們追求的目標。
貝氏體等溫淬火：
是將鋼件奧氏體化，使之快冷到貝氏體轉變溫度區間（260～400℃）等溫保持，使奧氏體轉變為貝氏體的淬火工藝，有時也叫等溫淬火。一般保溫時間為30～60min。近十年來已經開發出了低溫貝氏體，也是利用等溫淬火技術，不過等溫溫度很低，可以低至200℃以下。

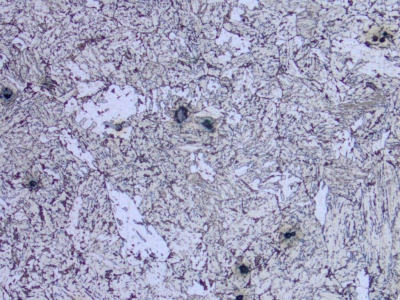

貝氏體，貝茵體，（bainite）又稱貝茵體。鋼中相形態之一。鋼過冷奧氏體的中溫(Ms～550℃)轉變產物，α-Fe和Fe3C 的復相組織。用符號B表示。貝氏體轉變溫度介于珠光體轉變與馬氏體轉變之間。在貝氏體轉變溫度偏高區域轉變產物叫上貝氏體(up bai-nite)（350℃～550℃），其外觀形貌似羽毛狀，也稱羽毛狀貝氏體。沖擊韌性較差，生產上應力求避免。在貝氏體轉變溫度下端偏低溫度區域轉變產物叫下貝氏體（Ms～350℃）。其沖擊韌性較好。為提高韌性，生產上應通過熱處理控制獲得下貝氏體。 上貝氏體由許多從奧氏體晶界向晶內平行生長的條狀鐵素體和在相鄰鐵素體條間存在的斷續的，短桿狀的滲碳體組成。下貝氏體由含碳過飽和的片狀鐵素體和其內部析出的微細的碳化物組成。
貝氏體轉變既具有珠光體轉變，又具有馬氏體轉變的某些特征，是一個相當復雜的到目前為止還研究得很不夠的一種轉變。由于轉變的復雜性和轉變產物的多樣性，致使還未完全弄清貝氏體轉變的機制，對轉變產物貝氏體也還是無法下一個確切的定義。
雖然我們對貝氏體轉變了解得還很不夠，但貝氏體轉變在生產上卻很重要，因為在低溫度范圍內，通過貝氏體轉變所得的下貝氏體具有非常良好的綜合力學性能，而且為獲得下貝氏體組織所采取的等溫淬火工藝或連續冷卻工藝均可減少工件的變形和開裂。為了獲得貝氏體，除了采用等溫淬火的方法以外，也可在鋼中加入合金元素，冶煉成貝氏體鋼，如我國的14CrMnMoVB和14MnMoVB等。這類鋼在連續冷卻條件下即可得到貝氏體。因此，對貝氏體轉變進行研究和了解，不僅具有理論上的意義，而且還有著重要的實際意義。
基本特征
貝氏體轉變兼有珠光體轉變與馬氏體轉變的某些特征。歸納起來，主要有以下幾點：
一、貝氏體轉變溫度范圍
對應于珠光體轉變的A1點及馬氏體轉變的MS點，貝氏體轉變也有一個上限溫度BS點。奧氏體必須過冷到BS以下才能發生貝氏體轉變。合金鋼的BS點比較容易測定，碳鋼的BS點由于有珠光體轉變的干擾，很難測定。貝氏體轉變也有一個下限溫度Bf點，但Bf與Mf無關，即，Bf可以高于MS，也可以低于MS。
二、貝氏體轉變產物
與珠光體轉變一樣，貝氏體轉變產物也由α相與碳化物組成的兩相機械混合物，但與珠光體不同，貝氏體不是層片狀組織，且組織形態與轉變溫度密切相關，其中包括α相的形態、大小以及碳化物的類型及分布等均隨轉變溫度而異，就α相形態而言，更多地類似于馬氏體而不同于珠光體。因此，Hehemann稱貝氏體為鐵素體與碳化物的非層狀混合組織。Aaronson則稱之為非層狀共析反應產物或非層狀珠光體變態。可以看出，Aaronson強調的是貝氏體轉變與珠光體轉變一樣，都是共析轉變，只是因為轉變溫度不同而導致轉變產物的形態不同。需要特別指出，在較高溫度范圍內轉變時所得的產物中雖然無碳化物而只有α相，但從轉變機制考慮，仍被稱為貝氏體。
三、貝氏體轉變動力學
貝氏體轉變也是一個形核及長大的過程，可以等溫形成，也可以連續冷卻形成。貝氏體等溫形需要孕育期，等溫轉變動力學曲線也呈S形，等溫形成圖也具有“C”字形。應當指出，精確測得的貝氏體轉變的C曲線，明顯地是由兩條C曲線合并而成的，這表明，中溫轉變很可能包含著兩種不同的轉變機制。
四、貝氏體轉變的不完全性
貝氏體等溫轉變一般不能進行到底，在貝氏體轉變開始后，經過一定時間，形成一定數量的貝氏體后，轉變會停下來。換言之，奧氏體不能百分之百地轉變為貝氏體。這種現象被稱為貝氏體轉變的不完全性，也稱為貝氏體轉變的自制性。通常隨著溫度的升高，貝氏體轉變的不完全程度增大。未轉變的奧氏體，在隨后的等溫過程中，有可能發生珠光體轉變，稱之為二次“珠光體轉變”。
五、貝氏體轉變的擴散性
由于貝氏體轉變是在中溫區，在這個溫度范圍內尚可進行原子的擴散，因此，貝氏體轉變中存在著原子的擴散。一般認為，在貝氏體轉變過程中，只存在著碳原子的擴散，而鐵及合金元素的原子是不能發生擴散的。碳原子可以在奧氏體中擴散，也可以在鐵素體中擴散。由此可見，貝氏體轉變的擴散性是指碳原子的擴散。
六、貝氏體轉變的晶體學
在貝氏體轉變中，當鐵素體形成時，也會在拋光的試樣表面上產生“表面浮凸”。這說明鐵素體的形成同樣與母相奧氏體的宏觀切變有關，母相奧氏體與新相之間維持第二類共格（切變共格）關系，貝氏體中的鐵素體與母相奧氏體之間存在著一定的慣習面和位向關系。
七、貝氏體中鐵素體的碳含量
貝氏體中鐵素體的碳含量一般也是過飽和的，而且隨著貝氏體形成溫度的降低，鐵素體中碳的過飽和程度越大。
由上述主要特征可以看出，貝氏體轉變在某些方面與珠光體轉變相類似，而要某些方面又與馬氏體轉變相類似。
基本類型
（1）按在中溫區貝氏體形成的位置，分為上貝氏體和下貝氏體。
（2）按組成相分類，可分為無碳化物貝氏體和有碳化物貝氏體。
（3）按貝氏體形態可分為羽毛狀貝氏體、粒狀貝氏體、柱狀貝氏體、板條狀貝氏體、針狀貝氏體、片狀貝氏體、竹葉狀貝氏體、正三角形貝氏體、N形貝氏體、蝴蝶形貝氏體等。
（4）按含碳量分類，可分為超低碳貝氏體、低碳貝氏體、中碳貝氏體、高碳貝氏體。
如想了解或關注更多金相學相關信息可咨詢我公司客服或直接登錄我們的官方網站查看更多你所需要了解的知識：http://www.msliuxue.cn
勁爆優惠，觸手可得！
 |
400-9696-970 |
 |
13661910343 |
 |
021-20969529 |
 |
honc@honc17.com |
 |
honc17
honc17
