【技術交流】-【自準直儀】光電自準直儀《垂直度測量》的操作說明
垂直度測量（Test for Squareness）
1. 測量前準備
1.1、確認基準線和被測線，選定測量方案
1.1.1、基準線和被測線在水平面內

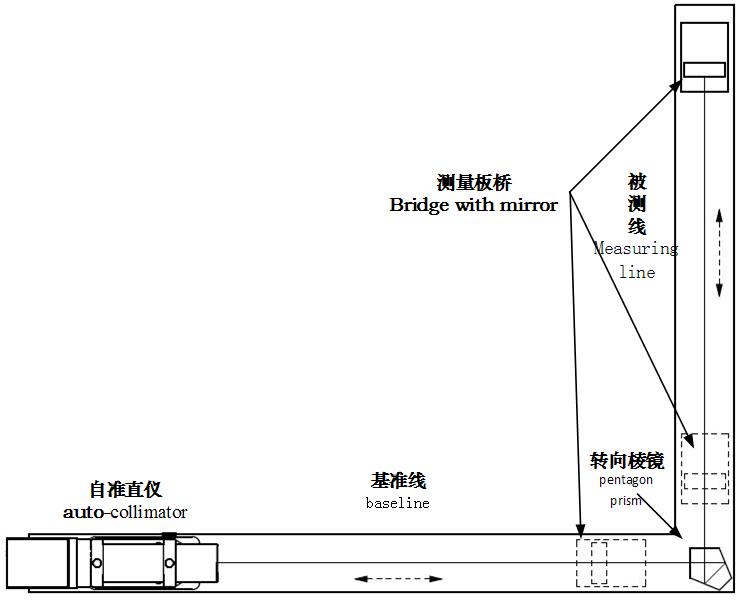

圖1. 水平面內垂直度測量
1.1.2、基準線和被測線在豎直面內

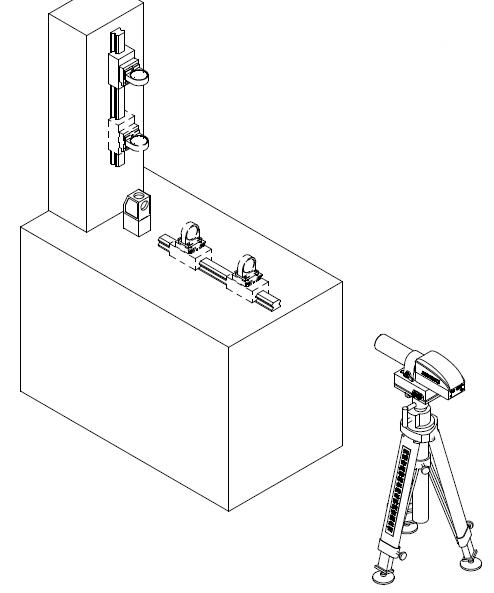

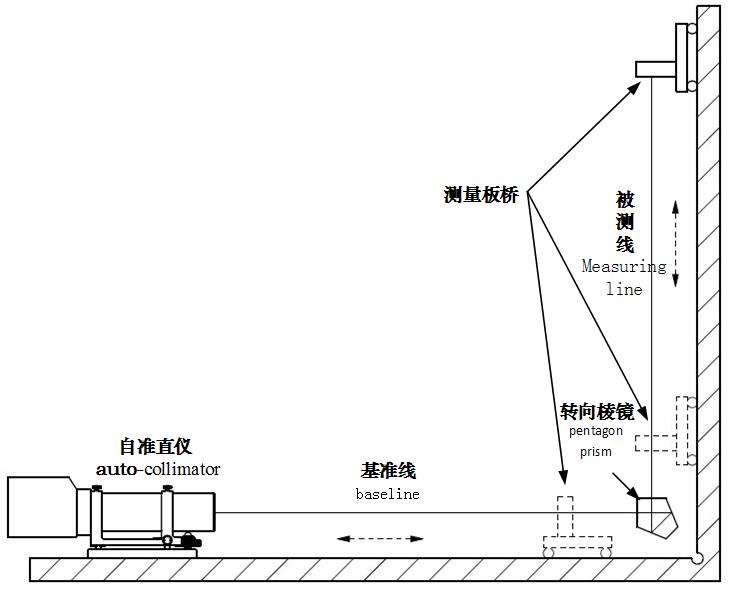

圖2. 豎直面內垂直度測量
1.2、安裝自準直儀
將準直儀安放穩固基座上，并連接各線纜，啟動測量用電腦。
1.3、自準直儀調整
a)、將測量板橋置于基準線上準直儀近端，運行準直儀軟件并啟動測量；
b)、輕輕敲動反射鏡或板橋，調整X軸測量值到原點附近；通過準直儀俯仰微調旋鈕，調整Y軸測量值到原點附近；
c)、輕輕敲動反射鏡，使X軸測量值在±1000″范圍內變化，此過程中，要求Y軸測量值變化量小于10″；
d)、如未達到要求，松開準直儀底座上的鎖緊旋鈕（或手柄），轉動準直儀光管，之后再鎖緊準直儀；
e)、重復（c），直到符合要求。
2. 數據測量
數據測量應在開機預熱三十分鐘后進行！
2.1、自準直儀同軸調整
a)、反射鏡或測量板橋置于基準線上準直儀近端，將兩軸測量值調整到原點附近；
b)、在基準線移動反射鏡到準直儀遠端，通過準直儀水平和垂直調整旋鈕，使該位置兩軸測量值亦在原點附近；
c)、將反射鏡至于被測線上轉向棱鏡近端，輕輕敲動反射鏡，調整測量值到原點附近；
d)、移動反射鏡到轉向棱鏡遠端，調整準直儀使測量值調整到原點附近。
2.2、基準線測量
a)、將反射鏡移動到準直儀近端，保存第一個測量值；
b)、移動反射鏡到下一測量點，保存測量值；
c)、重復（b），直到基準線測量完成。
2.3、被測線測量
a)、將反射鏡至于被測線上轉向棱鏡近端，保存測量值；
b)、移動反射鏡到下一測量點，保存測量值；
c)、重復（b），直到被測線測量完成。
注：基準線和被測線測量過程中，準直儀位置不可移動！
3. 數據處理
參照平行度測量，改變計算模式即可。
