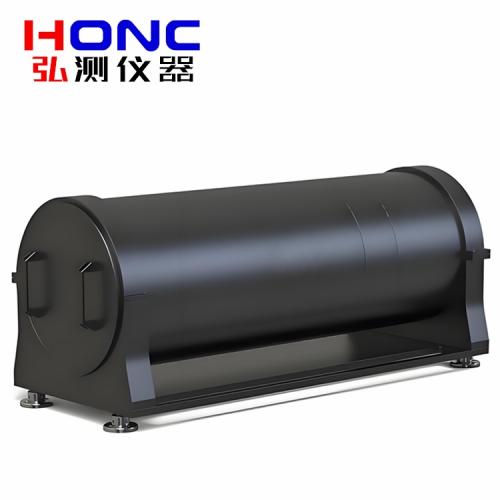

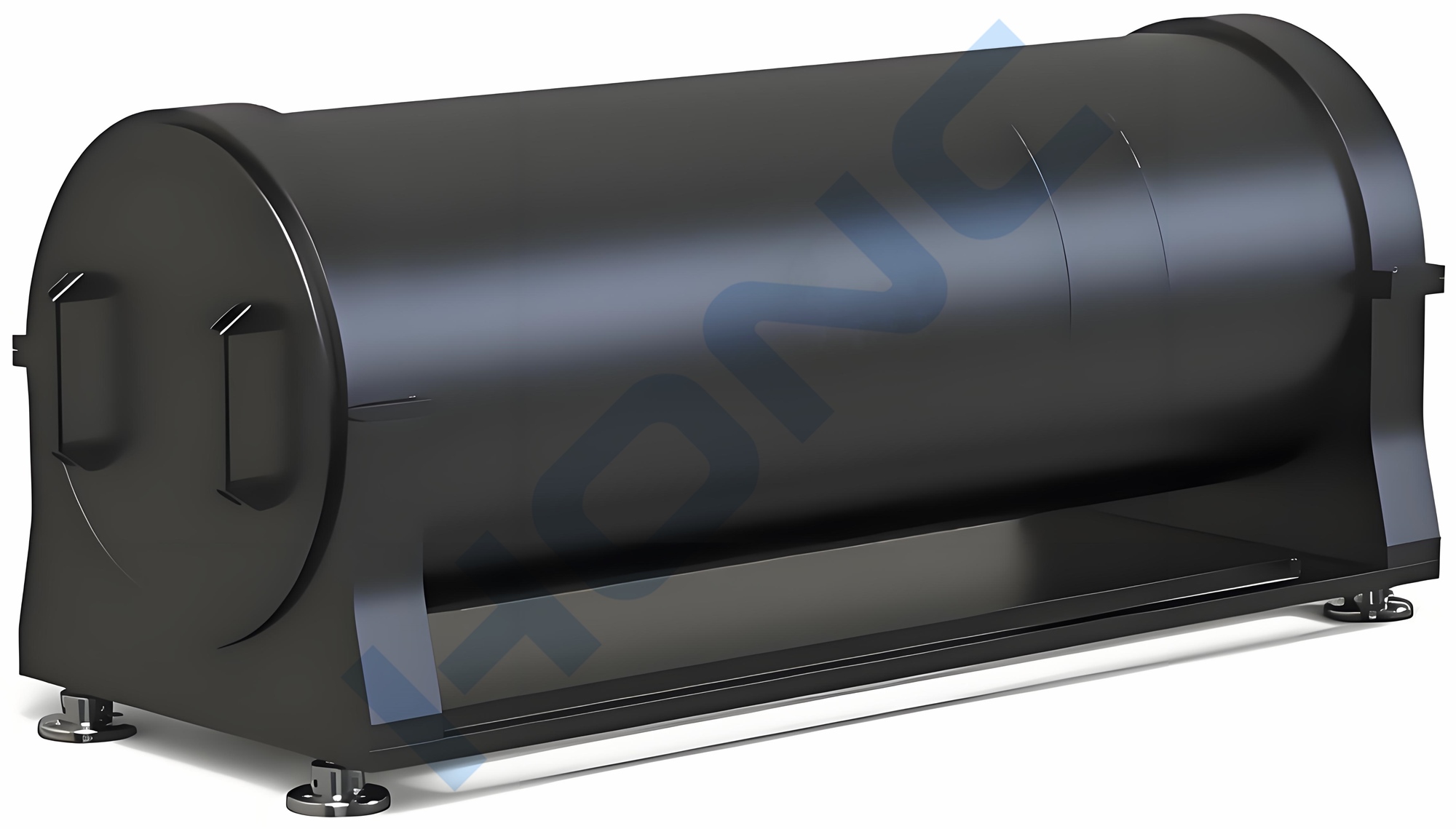

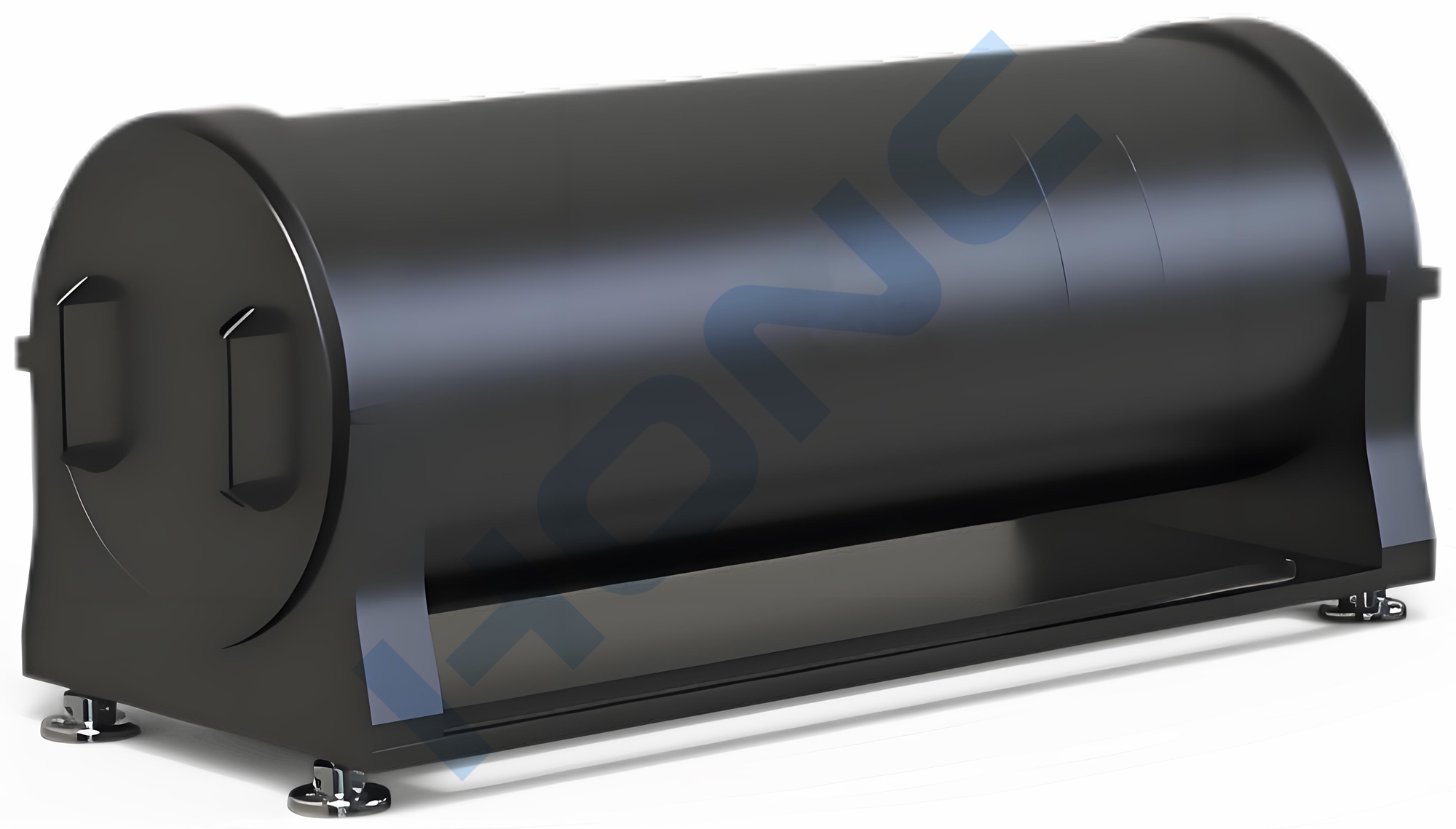

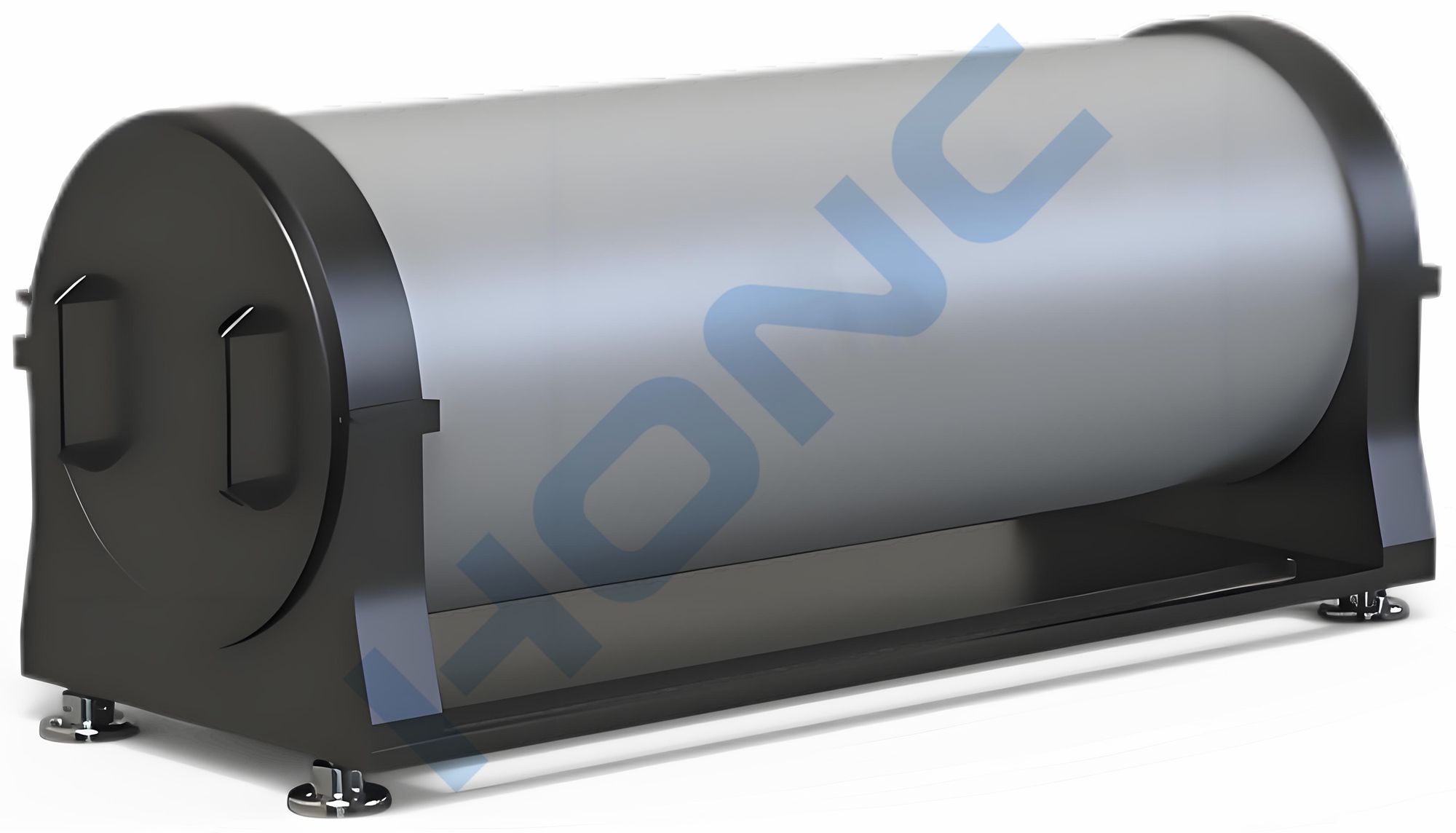

KFPG-15000型 卡式（卡塞格林式）平行光管
（口徑：φ300mm、焦距：15000mm）
產品簡介 Product introduction
卡式平行光管，又稱卡塞格林式平行光管，主要為可見光和紅外光學系統提供無窮遠十字和星點目標，用于校正多光軸綜合光電產品的光軸一致性，具有焦距長、體積小、無色差的優點。還是主要用于光學系統光軸調校的光學儀器，該儀器具有測量孔徑大、光譜范圍寬等優點，是進行光學儀器多光軸調校的專用儀器，主要可用于激光光軸、電視光軸、目視光軸間的光軸平行性調校，配備其他附件也可進行光學系統的其他參數測量。
其主要功能如下：
1、用于可見光、紅外及激光等多波段系統的光軸調校；
2、配以不同的分劃板并結合其他附件，可用于光學系統基本參數的檢測；
3、配以面源黑體可實現紅外波段成像質量檢測及光軸調校；
4、配以激光光源可以組成激光平行光管，實現激光擴束功能；
5、可以提供一束超低發散角的平行光；
6、模擬無窮遠目標；

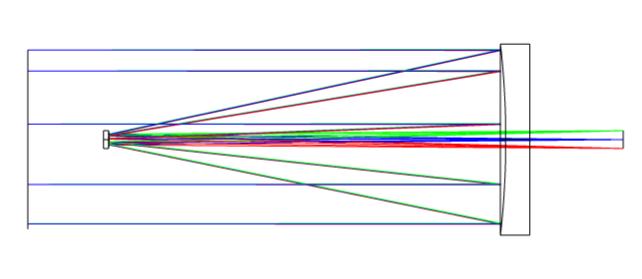

產品光路圖
性能特點 Performance characteristics
我司生產的平行光管系列，具有以下優點：
1、焦距80mm-500mm的平行光管具有像質良好的雙膠物鏡，并配有十字線分劃板，可做瞄準用的無窮遠目標，是光學儀器生產裝校工作中最基本的儀器之一，配備其他附件，具有更廣泛的用途。
2、F-XA系列機型可增加各種附件，使其功能更為全面。
3、焦距1000mm-3000mm的平行光管是一種長焦距、大口徑，并具有像質優良的雙分離物鏡的儀器，它配備多種附件，常與前置鏡或測量顯微鏡組合使用，既可作觀察、瞄準用的無窮遠目標，又可用于光學零部件、光學系統的光學常數測定、成像質量以及微光夜視產品的評定工作和檢測，它是光學儀器的科研、生產、教學等單位常用的光學儀器。
4、焦距4600mm的平行光管的物鏡為單片非球面透鏡。
離軸反射式平行光管，該系統主要提供紅外/白光模擬目標源，能夠提供中間無遮擋的一束平行度和均勻性好的平行光；具有支撐機構，使平行光管可安裝在光學隔振平臺上，并能夠進行水平度的調節；配備相應防塵保護裝置。
卡式平行光管，主要為可見光和紅外光學系統提供無窮遠十字和星點目標，用于校正多光軸綜合光電產品的光軸一致性，具有焦距長、體積小、無色差的優點。
反射式光學檢測系統 系列：
涵蓋離軸反射式系統，牛頓反射式系統，卡塞格林系統和離軸多反系統的高精度，大口徑，大焦距反射式平行光管。具有以下特點：
A、不受光學材料折射率、均勻性、條紋度等影響，沒有色差，結構簡單；
B、相比公司傳統的透射式平行光管，口徑可以更大，焦距更長；
C、先進的光學測試系統，都是使用這種類型的平行光管；
技術指標 Technical indicators
1、焦 距：15000mm；
2、有效孔徑：Φ300mm；
3、面形精度：RMS優于1/20λ@632.8；
4、平行性：優于5"；
5、反 射 率：≥85%；
6、主鏡材質：石英玻璃【可選配K9光學玻璃/微晶玻璃】；
7、膜 層：鋁+硅保護【可選配金/銀/介質+硅保護】；
8、視 場：≥0.0573°；
標準配置 Standard configuration
名稱 | 數量 | 單位 | 詳細信息 |
卡式平行光管 | 1 | 套 | KFPG-15000型；含支架 |
帶框衰減片 | 1 | 件 | 中性衰減片（430-730nm） |
帶框?yàn)V光片 | 2 | 件 |
橙色（中心波長600nm） 綠色（中心波長532nm） |

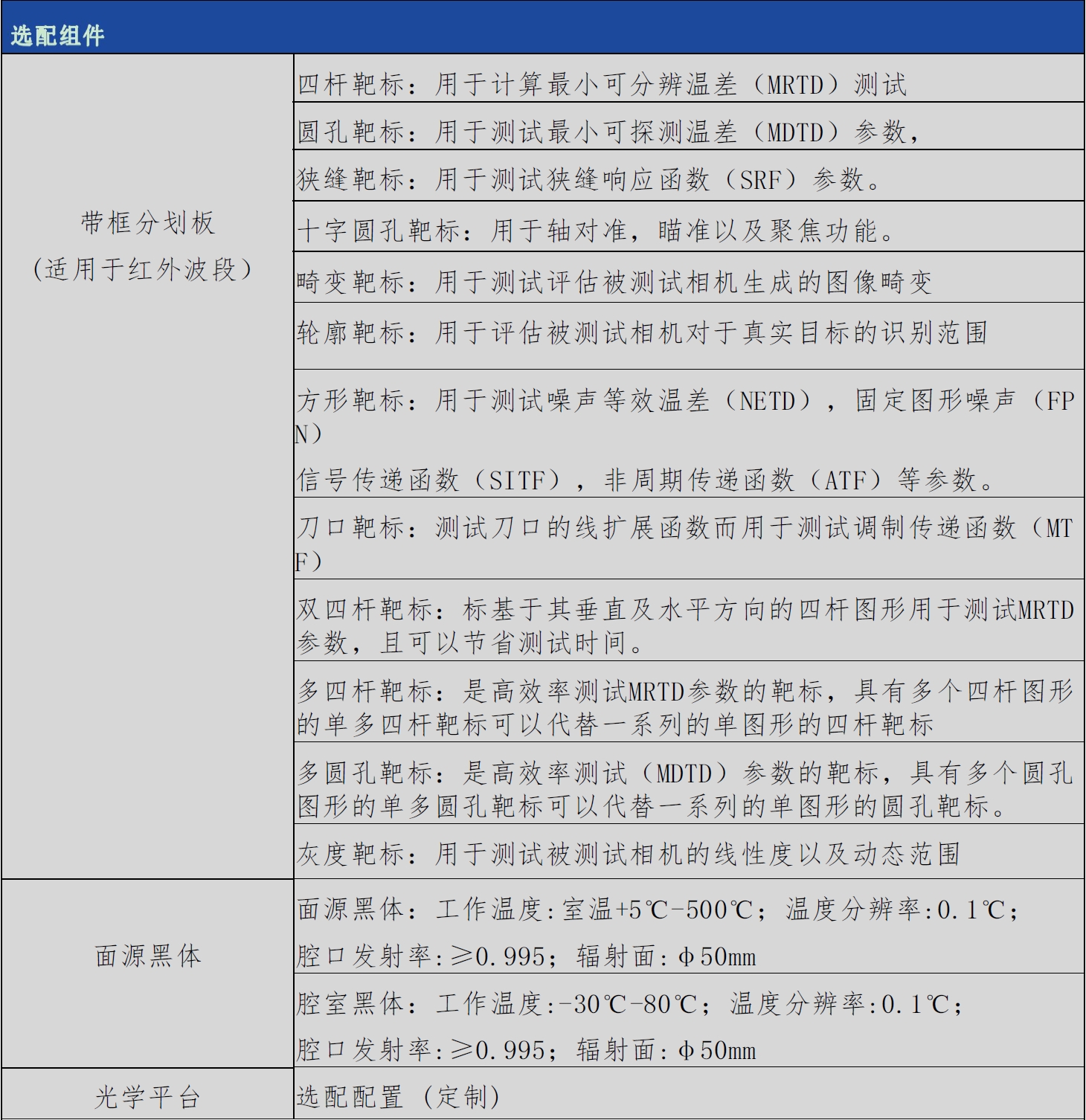

光源組件 | 1 | 套 | 12V30W鹵素光源； 光譜范圍350nm-2200nm； 亮度范圍1cd/m2-110cd/m2； 亮度手動連續無級調節； |
帶框分劃板 （適用于可見光波段） | 12 | 件 | 帶框十字分劃板1件； 分辨率板（1#-5#）各1件； 玻羅板1件； 星點板（0.1/0.2/0.01/0.02/0.05）各1件； |
電動旋轉式靶板 | 1 | 套 | 可選配置（定制） |
金屬針孔板 | 1 | 件 | 可選配置（定制） |
金屬十字分劃板 | 1 | 件 | 可選配置（定制） |
金屬四桿靶 | 1 | 件 | 可選配置（定制） |
黑體 | 1 | 件 | 可選配置（定制） |
光學平臺 | 1 | 臺 | 選 配 |

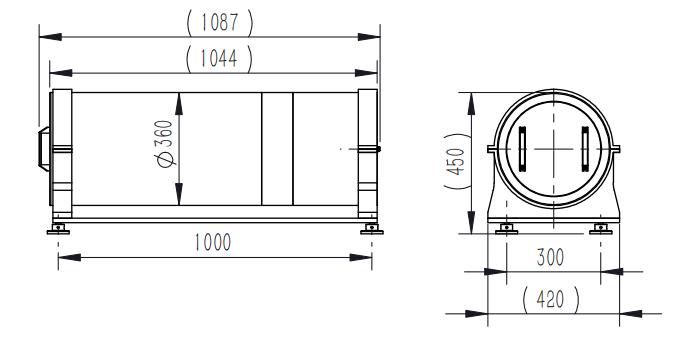

產品外形尺寸圖
