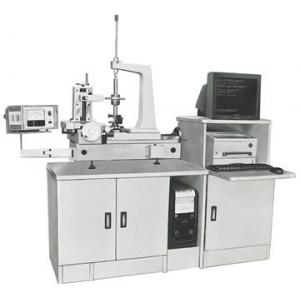

3202B型 高精度單盤齒廓檢查儀
產品簡介 Product introduction
本儀器是一種高精度單盤式齒廓測量?jī)x器,適用于工廠計量室和車間生產現場來測量較高精度的圓柱齒輪的漸開線齒廓誤差。
應用范圍 Applications
本機主要用于測量各種形狀的直齒圓柱齒輪,斜齒圓柱齒輪;可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具;可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。
性能特點 Performance characteristics
● 長期、穩定的高精度:本儀器結構簡單、緊湊、傳動鏈短,所以具備很高的精度。
● 新穎的結構:本儀器采用了高精度密珠軸系和合理的導軌布局,避免了基圓盤和直尺之間的"打滑"現象。
● 方便、實用、經濟:本儀器操作、維修方便,特別適合在車間生產現場使用。
● 先進的計算機處理評值:3202B型單盤齒廓檢查儀由計算機進行數據處理和誤差評值,測量結果由顯示器顯示及打印機輸出,方便、直觀。
● 高可靠性:3202B型單盤齒廓檢查儀采用英國雷尼紹金屬光柵,可靠性高,能精確確定測量展開長度。
技術指標 Technical indicators
規格/型號 3202B 可測齒輪模數 1~16 mm 可測齒輪最大外徑 360 mm 上下頂尖距離 30~300 mm 測頭垂直移動范圍 140 mm 齒輪基圓直徑 25~320mm 可測工件最大重量 25 kg 儀器凈重 270kg 儀器毛重 350kg 包裝外形尺寸(長×寬×高) 1120mm×960mm×887mm 微機箱包裝尺寸(長×寬×高) 1700mm×1350mm×1400mm
標準配置 Standard configuration
● 測量主機
● 微機
● 打印機
● 工作臺
● 錐度軸
● 長尖軸
● 短尖軸
● 漸開線樣板
● 用于漸開線樣板的基圓盤
● 帶動器
● 外測頭
● 調整測頭扳子

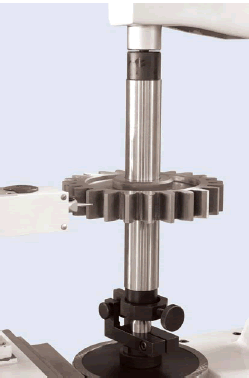

測量直齒輪
測量剃齒刀
