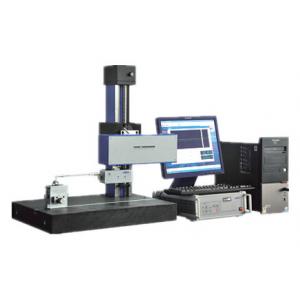

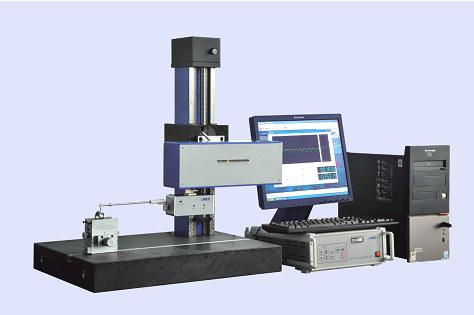

2302A型 表面輪廓-粗糙度測量儀
產品簡介 Product introduction
2302A型表面輪廓-粗糙度測量儀是一款高精度的綜合測量儀器，它采用電感傳感器和高精度光柵技術，既可以測量工件的距離、角度、圓弧半徑、以及點、線、圓弧等幾何要素的相互位置等形位參數，又可以測量表面粗糙度、波紋度、原始輪廓參數，為生產車間和計量部門提供了對零件形狀誤差和表面微觀輪廓進行高精度檢測的手段。
性能特點 Performance characteristics
● 本儀器配置了觸針式光柵傳感器，可配圖標準斧型、圓錐型、球型等各種形式的測針，以適合各種測量要求。
● 測針和測桿通過精確的定位結構保證了互換精度，使更換測針及測桿的操作不影響儀器的測量精度。
● 本儀器配備了功能強大的輪廓測量評定軟件，可以完成被測輪廓的距離、角度、圓弧半徑、直線度、圓輪廓度等形狀和位置參數的測量，也可以通過繪制輔助點、輔助直線、輔助圓等圖形要素配合直線擬合、圓擬合、自動選擇極值點、自動調平、不等比例放大、求取輪廓交點及比例分割點等豐富的功能完成對被測輪廓的各種二維輪廓參數的測量。
● 測量輪廓及標注結果既可以保存為CAD兼容的DXF和DWG文件，又可以打印輸出。
● 軟件配置的螺紋測量模塊可以在輸入被測螺紋標稱尺寸參數的條件下，將被測螺紋輪廓的所有牙型角、牙型半角、螺距等參數一次評定并標注在圖樣上，并可以用CAD文件、參數文本文件、及打印方式輸出。
● 輪廓比對軟件模塊可以完成被測輪廓與CAD文件導入的或測量得到的標準輪廓進行比對的功能，設定上下偏差限后，輪廓的合格部分和超差部分可以在圖形上以不同顏色標識出來，并自動給出合格區域所占比例。
技術指標 Technical indicators
1、測量原理：垂直方向：觸針法，電感傳感器；
水平方向：直線光柵；
2、驅動箱水平滑行范圍：100mm；
3、驅動箱滑行速度：0.1,0.2,0.5,0.8,1mm/s；
4、傳感器返回形式：手動，自動；
5、基準導軌的直線性：1μm/100mm；
6、驅動箱升降：滾動絲杠升降系統，機動升降，自動對準零位；
7、立柱垂直測量高度：260mm；
8、工作臺結構：460mm×720mm大理石平臺；
9、形狀測量系統：
1) 測量范圍：垂直20mm，水平100mm；
2) 測量精度：垂直±0.2%，水平±0.004%；
3) 垂直分辨力：0.06μm/4mm，0.3μm/20mm；
4) 水平分辨力：1μm ；
5) 測量參數：垂直距離，水平距離，兩直線夾角，圓弧半徑，圓心-直線距離、圓心-圓心距離、直線度、圓度等形位公差參數；
6) 圓形放大倍率：最大10000倍無級連續放大；
7) 傳感器測桿長：230mm；
8) 測針長度：22mm；
9) 針尖角度：11°；
10) 針尖半徑：25μm；
11) 測力：0.02-0.06N；
12) 傳感器滑行角度：上升角≤77°，下降角≤88°；
10、微觀輪廓測量系統：
1) 測量范圍：垂直400μm，水平100mm；
2) 表面粗糙度示值誤差：≤±5%；
3) 最小分辨力：垂直0.6nm，水平1μm；
4) 取樣長度：0.08，0.25，0.8，2.5，8mm；
5) 評定長度：N×k倍取樣長度，N=1，2，3，4，5；N為行程長度內任意整數倍；
6) 粗糙度測量參數：Ra，Rc，Rp，Rv，Rz，Rq，Rsm，Rt，Rsk，Rku，Rdq，Rmr；
7) 波紋度測量參數：Wa，Wc，Wp，Wv，Wz，Wq，Wsm，Wt，Wsk，Wku，Wdq，Wmr；
8) 原始輪廓測量參數：Pa，Pc，Pp，Pv，Pz，Pq，Psm，Pt，Psk，Pku，Pdq，Pmr；
9) 微觀輪廓測量參數：│X2-X1│，│Y2-Y1│；
10) 圖像分析功能：支承率曲線、幅度分布曲線、輪廓峰密度等。
11) 輪廓圖形垂直放大倍率：最大100000倍無級連續放大；
12) 輪廓圖形水平放大倍率：最大50000倍無級連續放大；
13）傳感器測針：金剛石棱錐，錐角90°，針尖半徑2μm;
11、儀器凈重：260kg；
12、儀器毛重：360kg；
13、儀器外型尺寸：1610mm×460mm×740mm；
14、包裝外形尺寸：1590mm×1150mm×1065mm；
標準配置 Standard configuration
1、立柱
2、驅動箱
3、電箱
4、微機
5、打印機
6、粗糙度傳感器（標準、剛性）
7、形狀傳感器
8、V型工作臺
9、調斜工作臺
10、平口鉗
11、校對樣塊
12、高度校準器具
選配附件 Optional accessories
● 粗糙度圓弧傳感器
● 粗糙度深槽傳感器
● 粗糙度小孔傳感器
● 萬向工作臺
● 可根據用戶要求設計專用形狀測針和粗糙度傳感器
● 多功能V型塊
● 輪廓儀專用底臺
● 角度校準器具
● 標準球校準器具
形狀傳感器可用來測量臺階高度/寬度、倒角的寬度和圓弧半徑等。可測量最小圓弧半徑0.1mm。
|
配置了大量程電感式形狀傳感器，垂直測量范圍可達20mm。
|
剛性粗糙度傳感器可用來測量工件的粗糙度、波紋度、以及微觀輪廓。
|
標準粗糙度傳感器可用來測量平面、圓柱母線粗糙度。
|
圓弧粗糙度傳感器可測量曲率半徑不小于3mm的曲面粗糙度
|
深槽粗糙度傳感器可用來測量工件槽內的粗糙度
|
