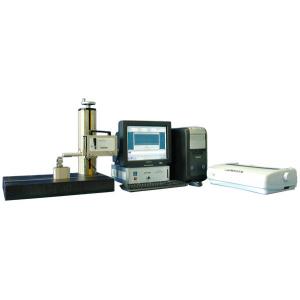

2205型 表面粗糙度測量儀
產品簡介 Product introduction
本儀器是評定零件表面質量的臺式粗糙度儀。可對多種零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，內孔表面，深槽表面及軸承滾道等，實現了表面粗糙度的多功能精密測量。
技術指標 Technical indicators
1、測量原理：觸針法，差動電感傳感器；
2、測量范圍：位移的量程:4,20,100,500μm；
Ra的量程:0.2,1,10,50μm；
3、示值誤差：≤±5%；
4、最小分辨力：0.001μm；
5、取樣長度：0.25,0.8,2.5mm；
6、評定長度：N倍取樣長度，N=1，2，3，4，5；
7、數字濾波器：2RC、PC、不濾波；
8、測量參數：Ra、Ry、Rp、Rv、Rz、Rt、Rq、Rpm、Rvm、Rtm、R3z、R3y、λa、λq、△a、△q、Sm、S、Sk、Rku、Hsc、Pc、tp；
9、輪廓圖形：直接輪廓、濾波輪廓、tp曲線，幅度分布曲線；
10、輪廓圖形的垂直放大倍率： 10，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000；
11、輪廓圖形的水平放大倍率：2，5，10，20，30，40，50，100，200，500，1000，2000，5000，10000；
12、驅動箱滑行長度：40mm；
13、驅動箱滑行速度：1mm/s；
14、傳感器返回形式：手動；
15、傳感器測針：金剛石圓錐，錐角90°，針尖半徑2μm；
16、立柱結構：手動升降；
17、立柱垂直測量高度：300mm；
18、工作底臺：400mm×600mm 大理石平臺；
19、儀器凈重：250kg；
20、儀器毛重：350kg；
21、儀器外形尺寸：1620mm×420mm×640mm；
22、包裝外形尺寸：1590mm×1150mm×1065mm；
標準配置 Standard configuration
1、立柱
2、驅動箱
3、電箱
4、微機
5、打印機
6、傳感器（標準、剛性）
7、V型工作臺
8、調斜工作臺
9、校對樣塊
選配附件 Optional accessories
● 粗糙度圓弧傳感器
● 粗糙度深槽傳感器
● 粗糙度小孔傳感器
● 萬向工作臺
● 可根據用戶要求設計專用形狀測針和粗糙度傳感器
● 多功能V型塊
● 輪廓儀專用底臺
● 角度校準器具
● 標準球校準器具
● 平口鉗
傳感器采用金鋼石測針，測力小，精度高，壽命長。
可測最小內孔6mm
驅動箱行程40mm，傳感器手動返回。
利用直線附件，可以測量行程不小于3mm的表面。
