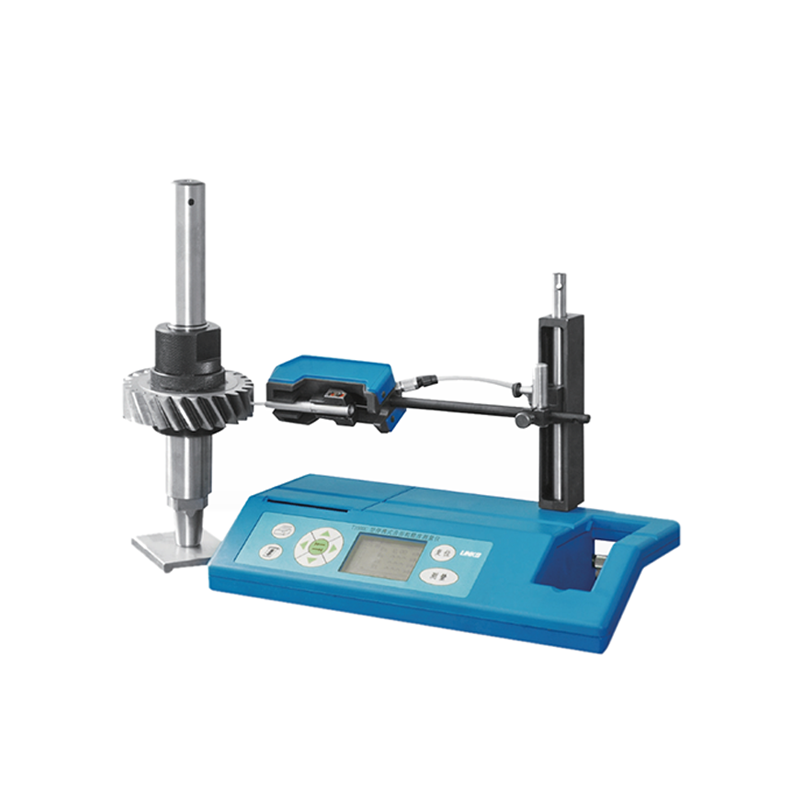

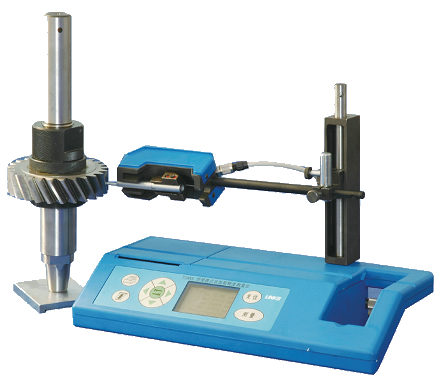

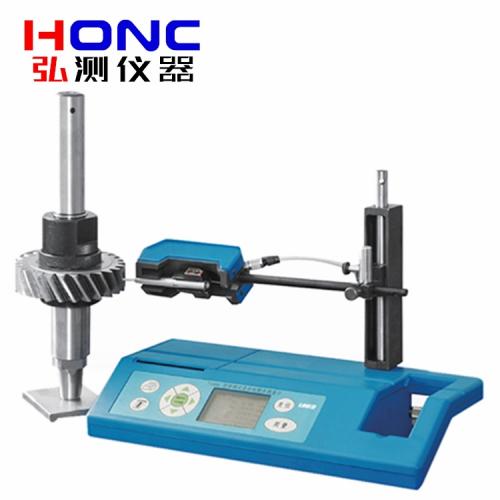

T1000C型 便攜式齒面粗糙度測量儀

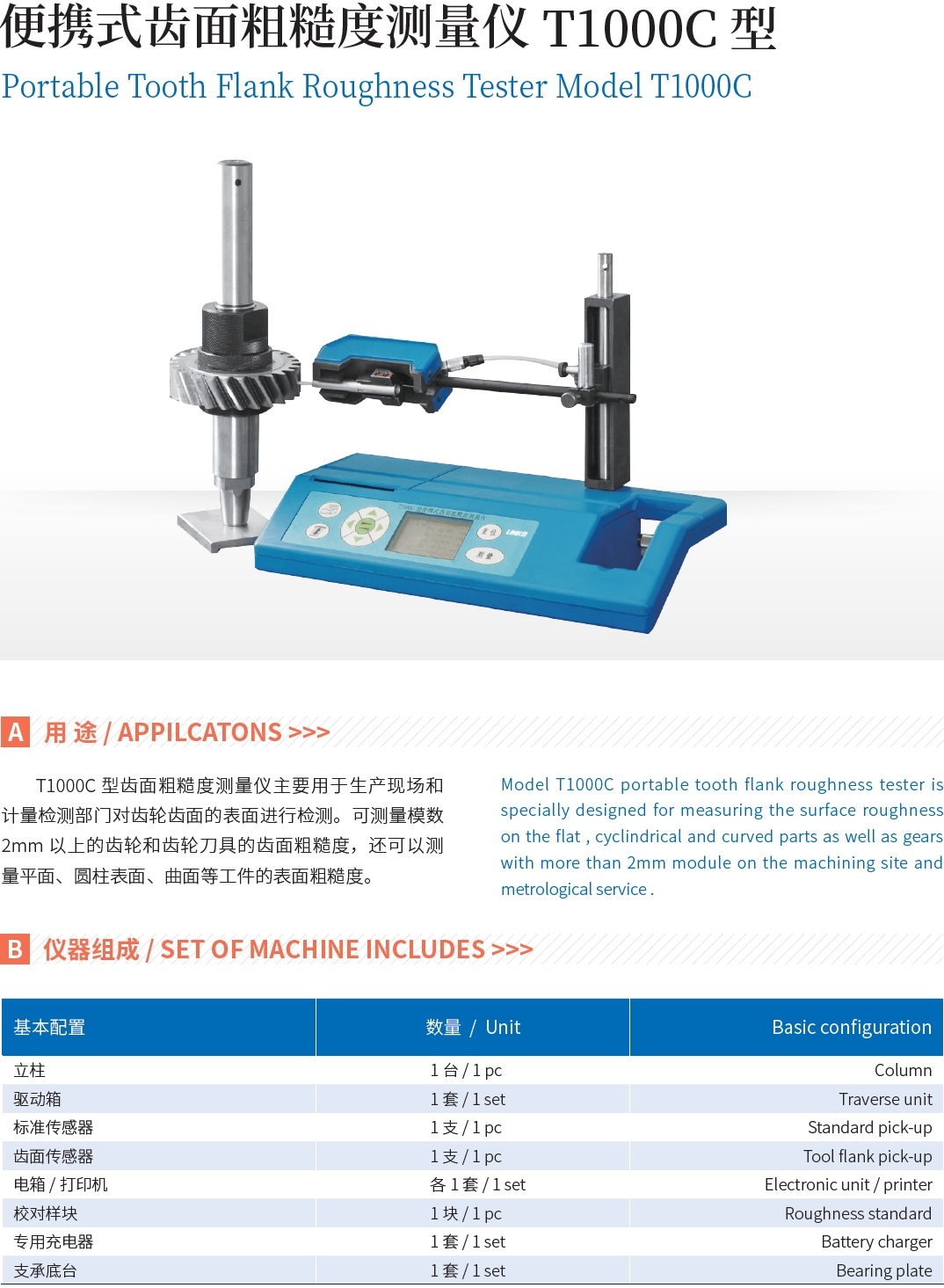

產品簡介 Product introduction
T1000C型齒面粗糙度測量儀主要用于生產現場和計量檢測部門在生產現場對齒輪齒面的表面質量進行檢測，可測量模數2mm以上的齒輪和齒輪刀具的齒面粗糙度，還可以測量平面、圓柱表面、曲面等工件的表面粗糙度。

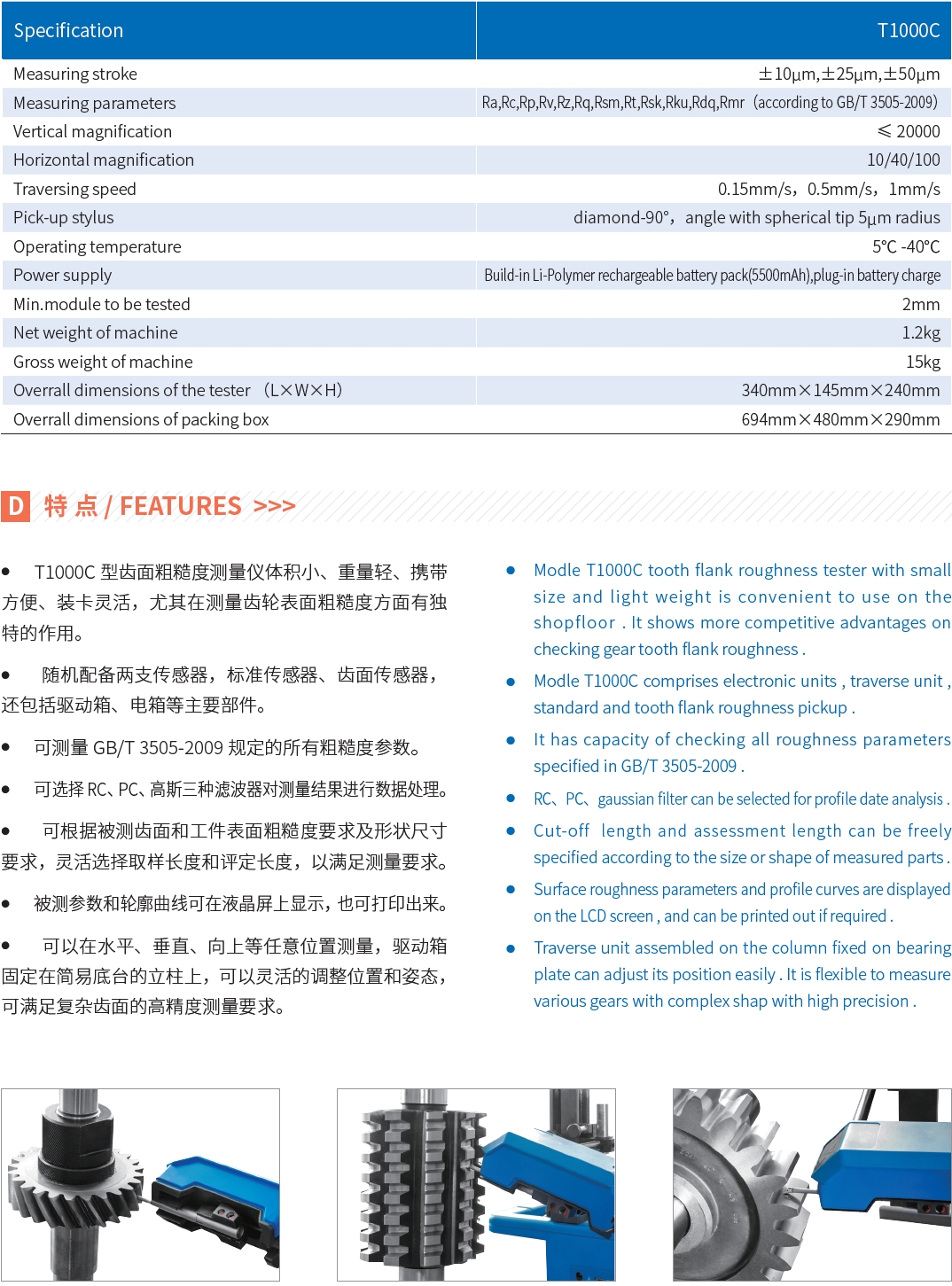

性能特點 Performance characteristics
1、T1000C型齒面粗糙度測量儀體積小、重量輕，攜帶方便，裝卡靈活，尤其在測量齒輪表面粗糙度方面有其獨特的作用；
2、隨機帶兩支傳感器，標準傳感器、齒面傳感器，還包括驅動箱、電箱等主要部件；
3、可以測量GB/T 3505-2000規定的所有粗糙度參數；
4、可以選擇RC、PC、高斯三種濾波器對測量結果進行數據處理；
5、可以根據被測齒面和工件表面粗糙度要求及形狀尺寸要求，靈活選擇取樣長度和評定長度，滿足測量要求；
6、被測參數和輪廓曲線可顯示在液晶顯示屏上，也可打印出來；
7、可以在水平、垂直、向上等任意位置測量，驅動箱固定在簡易底臺的立柱上，可以靈活地調整位置和姿態，滿足復雜齒面的高精度測量要求。

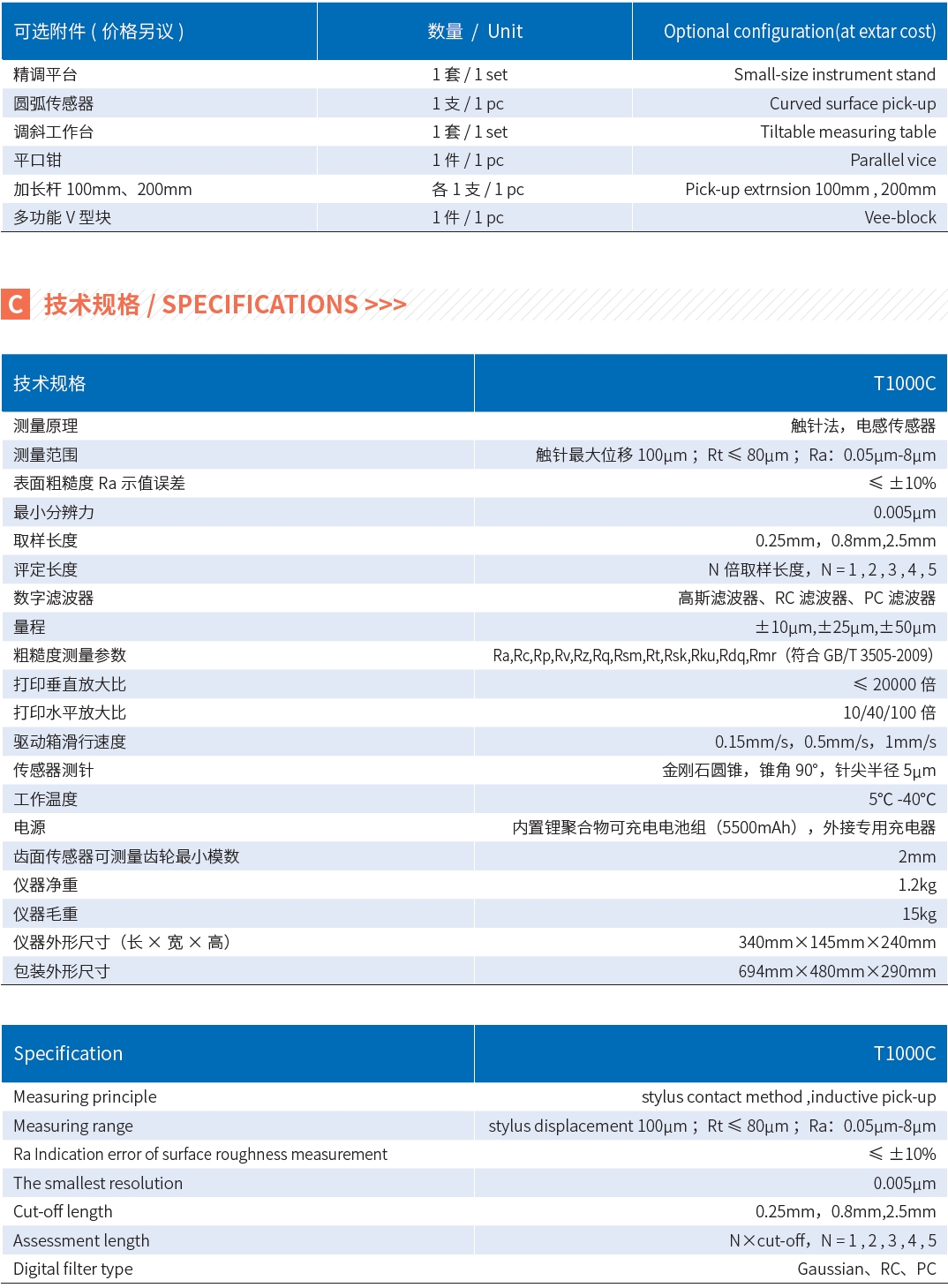

技術指標 Technical indicators
1、測量原理：觸針法，差動電感傳感器；
2、測量范圍：觸針最大位移：±50μm；Rt≤80μm；Ra：0.05μm -8μm；
3、示值精度：≤±10%；
4、最小分辨力：0.005μm；
5、取樣長度：0.25，0.8，2.5mm；
6、評定長度：N倍取樣長度 N=1，2，3，4，5；
7、數字濾波器：高斯濾波器、RC濾波器、PC濾波器；
8、量程：±10，±25，±50μm；
9、測量參數：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr （符合GB/T 3505-2000定義）；
10、打印垂直放大比：≤20000倍；
11、打印水平放大比：10/40/100倍；
12、驅動箱滑行速度：0.15，0.5，1mm/s；
13、傳感器測針：金剛石圓錐，錐角90°，針尖半徑5μm；
14、工作溫度：5℃-40℃；
15、電源：內置鋰聚合物可充電電池組（5500mAh)，外接專用充電器；
16、齒面傳感器可測量齒輪最小模數：2mm；
17、儀器凈重：1.2kg；
18、儀器毛重：15kg；
19、儀器外形尺寸：340mm×145mm×240mm；
20、包裝外形尺寸：694mm×480mm×290mm；
標準配置 Standard configuration
1、主機
2、驅動箱
3、電箱
4、立柱
5、打印機
6、傳感器（標準）
7、充電器
8、齒面傳感器
9、校對樣塊
選配附件 Optional accessories
● 圓弧傳感器
● 深槽傳感器
● 齒面傳感器
● 精調平臺
● 支承底臺
● 調斜工作臺
● 加長桿100mm，200mm
● 多功能V型塊
● 平口鉗
