honc17
honc17

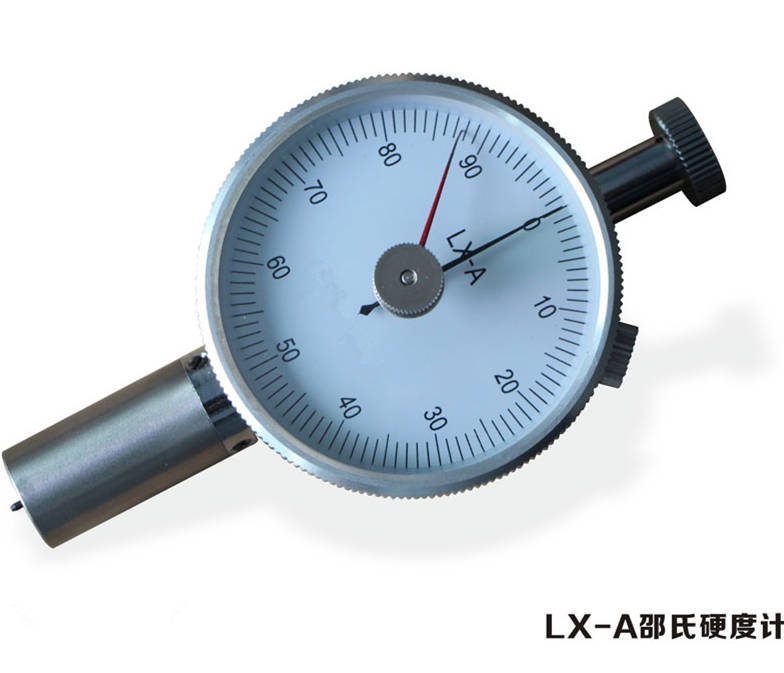

LX-A型 指針型邵氏硬度計（橡膠硬度計）
產(chǎn)品簡介 Product introduction
LX-A 邵氏 A 型硬度計適用于中低硬度塑料、皮革、各類橡膠、多元脂、蠟等硬度的測試儀器。本產(chǎn)品符合國家GB/T531-1999標準及其它相關標準的要求。具有結構簡單、使用方便、型小體輕、讀數(shù)直觀等特點，既可以隨身攜帶手持測量，也可以(選配)裝置在配套生產(chǎn)的同型號定荷架上定荷測定。
性能特點 Performance characteristics
1、指針式指示，讀數(shù)方便、準確、精度高；
2、手持式設計，攜帶方便，可手持測量，也可安裝在配套的測試架上測試；
3、檢測時無需根據(jù)測量角度的變化，實時觀察示值；只要測量后，從動指針直接定位在測量的數(shù)值刻度上，方便讀取，消除因觀察角度的變化而產(chǎn)生的誤差；
技術指標 Technical indicators

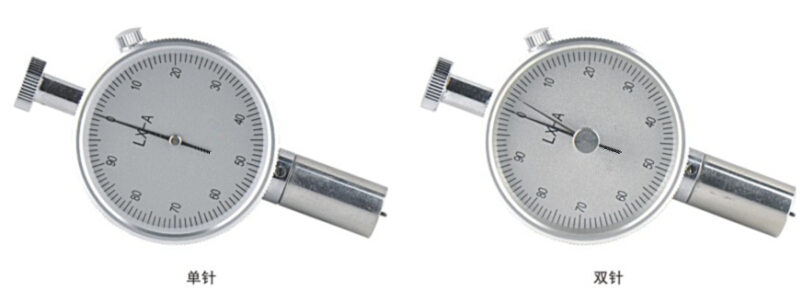

LX-A（單針） LX-A（雙針） 指針類型 單針 雙針 刻度盤值 0 ～ 100HA 測量誤差 在20HA～90HA內(nèi)，HA≤±1 HA 壓針行程 0-2.5mm 壓針端壓力 A型0.55N-8.06N 壓針尺寸 Φ0.79mm 推薦測量范圍 10 ～ 90HA 重量 0.5 kg 外形尺寸 115*60*25mm 符合標準 符合標準：DIN 53505，ASTM D2240，ISO/R868，ISO7619，JIS R7215；
執(zhí)行標準：GB/T531-99，GB2411-80，JB6148，HG/T2489-93，JJG304-2003；
使用方法 Use
把試樣放置在堅固的平面上，拿住硬度計，壓足中孔的壓針距離試塊邊緣至少12mm，平穩(wěn)地把壓足壓在試樣上，不能有任何振動，并保持壓足平行于試樣表面，以使壓針垂直地壓入試樣，所施加的力要剛好足以使壓足和試樣完全接觸，除另有規(guī)定，必須在壓足和試樣完全按觸后1秒內(nèi)讀數(shù)，如果是其他間隔時間讀數(shù)則必須說明，在試樣相距至少6mm的不同位置測量硬度值5次，取其平均值。
注意事項 Precautions
⑴、測定前應檢查硬度計的指針在自由狀態(tài)下應指向零位。如指針量偏離零位時，可以松動右上角壓緊螺釘，轉動表面，對準零位。然后將硬度計壓在玻璃板上，壓針端面與壓足底面緊密接觸于玻璃板上時，指針應指向100+/-1HA，如不指向100+/-1HA時，可輕微按動壓針幾次，如仍不指100+/-1HA時，則此硬度計不能使用。如在邵氏硬度計測試機架上使用時，可撥動手柄，使工作臺上升至定荷砝碼抬起，使壓針端面與壓足平面緊密接觸于玻璃工作臺時，指針應指向100+/-1HA。如不指100+/-1HA時， 可調(diào)整工作臺平面的調(diào)節(jié)螺釘，若調(diào)整后指針仍不指100+/-1HA時，最好送生產(chǎn)單位調(diào)整為宜。
⑵、橡膠的試樣及試驗溫度要求； ①、橡膠的試樣厚度不小于6mm，寬度不小于15mm，長度不小于35mm，試樣厚度不足6mm時，可用同樣膠片重疊測定，但不超過3層。并要求膠片上下平行。 ②、檢定時室溫為23℃±5℃，檢定前硬度計在此溫度下至少存放1小時。
⑶、塑料試樣及試驗溫度要求； ①、塑料試樣為正方形，邊長50mm、厚度6mm。也允許采用50×15mm的試樣。 ②、在可能的情況下，試樣在測試前應按照GB/T2941-1991規(guī)定在實驗室標準溫度下進行調(diào)節(jié)。比對試驗或系列試驗必須在相同溫度下進行。
⑷、橡膠及塑料試樣表面均應光滑、平整、不應有機械損傷及雜質(zhì)等缺陷。
⑸、硬度計使用35000次后，建議每使用10000次左右按GB531規(guī)定檢查彈簧壓力與指針刻度關系及壓針端部的形狀尺寸。
⑹、硬度計使用完畢后，裝入儀器盒或儀器箱內(nèi)，放置干燥處，防止受潮。
⑺、定荷測定架上的升降小軸和工作臺底部，請注意經(jīng)常揩擦干凈，涂少量防銹油，以防生銹。
⑻、使用邵氏硬度計時，當A型硬度計示值低于10HA時是不準確的，測量結果不能使用。A型硬度計測量值超出90HA時推薦使用D型硬度計。
勁爆優(yōu)惠，觸手可得！
 |
400-9696-970 |
 |
13661910343 |
 |
021-20969529 |
 |
honc@honc17.com |
 |
honc17
honc17
