TIV型 維氏壓痕測量系統



 產品簡介   Product introduction

---

TIV維氏壓痕測量系統（通過壓痕觀察）是建立在維氏硬度檢測之上的；此方法通過特殊的光學方法“看穿” 維氏金剛石。當探頭壓入材料的同時，壓痕的圖片就被直接、自動并迅速地進行傳輸和評估，儀器通過壓痕，讀出測量結果。

 應用范圍   Applications

---

■  熱處理車間 - 簡單、快速地確定表面硬度；

■  航空航天 - 現場檢測薄壁部件及不同合金的硬度無需任何附件校準；

■  線圈制造商 - 對片材的移動式硬度檢測很可靠；

■  檢測公司 - 通過使用通用便攜式裝置進行現場測量；

■  研究機構、實驗室和培訓公司 - “看穿金剛石”，觀察壓痕過程與測量控制；

 性能特點   Performance characteristics

---

■  根據維氏硬度原理檢測硬度；

■  通過壓痕觀察（通過特殊的光學元件和CCD攝像頭）；

■  通過觀察彩色顯示器上壓痕的成長來直接檢查和評估測量質量；

■  全自動評估維氏壓痕，確定對角線，無需迂回（通過顯微鏡）；

■  不受檢測方向和檢測物體材料的限制；

■  測量范圍約為30HV到1000HV以上（取決于探頭）；

■  排列清晰的數據存儲，能簡單而有序地對檢測結果進行存儲。系列測量值能夠被調出并進行編輯。

通過壓痕觀察法

不管何種材料都可以用TIV硬度檢測儀--無需任何附加校準。您可用同一儀器測量各種材料的硬度，無需任何參比試樣，也無需任何費力的設置：從鋼和有色金屬到塑料、硬質合金金屬、玻璃，以及陶瓷、不同的涂層。

靜態施加檢測負載可減少檢測物體的振動，減小檢測材料的彈性性質對檢測結果的影響。另一優點：您甚至可用TIV成功測量非常薄的檢測物體，如線圈或金屬片及金屬箔，固定式或移動式硬度檢測儀先前都無法測量。因此，硬度檢測變得既不依賴于材料，也不依賴于檢測物體的質量和幾何結構。這意味著TIV為移動式硬度檢測開啟了新的應用領域。

直接、自動、快速測量與評估

正如第一臺便攜式儀器一樣，TIV不能確定維氏金剛石壓痕的大小，因而不能間接或直接確定材料的硬度：“通過壓痕觀察”是指一施加檢測負載的同時，您就可在檢測物體表面看到維氏金剛石壓痕的“生長”--這通過特殊的光學元件和CCD攝像頭可予以保證。一旦達到檢測負載，壓痕就自動進行評估和傳輸。這就意味著無需迂回（通過顯微鏡）就能直接確定對角線。您的優點：測量不僅更快，而且可排除確定對角線長度時的主觀錯誤。此外：通過顯示器上的顯示，TIV是唯一能夠直接控制和立即評估測量質量的硬度檢測儀。不僅如此，壓痕的圖片可直接識別金剛石的狀態。

創新技術

TIV硬度檢測儀的彩色LCD不僅可以為您提供金剛石壓痕的圖片，而且還可以按照所選硬度單位直接顯示的讀數。顯示在顯示器上的圖形用戶界面適應于家喻戶曉的Windows標準。用這種方法，不管要配置、測量、評估或存儲，您都可以快速地熟練掌握如何操作儀器。另外：您無需鼠標而用一支筆就可以選擇功能，因?yàn)閮x器有一個觸摸屏。并且，作為代替品，您也可以使用傳統的按鍵操作來完成功能選擇。

操作簡單

三個主菜單使您更易訪問重要的儀器功能--您只需“單擊屏幕”幾次就可以到達您的目的地。您想看曲線圖、直方圖或統計表的系列檢測嗎？只需單擊一次。通過選擇另一個硬度表輕松實現。在菜單“數據”中，您可以以一種簡單、直接的方式來存儲測量結果和壓痕圖片。

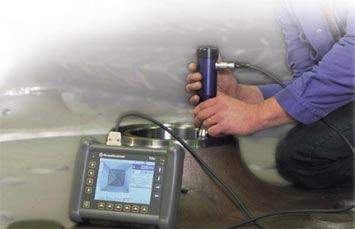

移動式操作實踐

您既可以用電源連接又可以用標準電池，或通過我們提供的允許儀器內部充電的可充電電池組來操作TIV。一段時間后，顯示器中斷，只需觸摸觸摸屏就可重新啟動。自動關機功能，關機前所有數據和設置會自動保存。

 技術指標   Technical indicators

---

檢測法	“通過壓痕觀察”：光學硬度檢測法是基于維氏硬度方法之上的；具有一個帶CCD攝像頭的光學系統，用于自動或手動確定穿過金剛石的對角線長度；通過顯示圖片對金剛石壓痕進行光學控制。
檢測的材料	手持式探頭 TIV 105；檢測負載5 kgf (50 N)， 手持式探頭 TIV 101；檢測負載 1 kgf (10 N), ~220 mm L x 52 mm ? (8.7” L x 2.0” ?)
檢測的材料	靜態施加負載能夠檢測大多數不同材料的硬度，無需任何附加校準（如鋼、有色金屬、硬質合金金屬、陶瓷、玻璃、塑料）
測量范圍	取決于探頭； 用于 TIV 105：約 100 HV – 1000 HV, 用于 TIV 101：約 30 HV – 500 HV
顯示器	1/4 VGA彩色TFT 顯示器、5.7” 可視區；115.2 mm x 76.8 mm ( 4.5” x 3.0”)、240 x 320 像素、背光式
對話語言	英語、德語、法語、其他語種
轉換標尺與分辨率	HV (1.0); HB (1.0); HS (1.0/0.5/0.1); HRC (1.0/0.5/0.1); HRB (1.0/0.5/0.1); N/mm? (5.0)
轉換	自動根據 DIN 50150, ASTM E140
評估	檢測數據顯示為曲線圖、直方圖，或表格形式； 計算統計數據（如平均值、標準偏差、范圍）
儀器自動切斷	自由選擇一段時間后，自動存儲檢測數據和儀器設置
鍵盤	帶有集成觸摸屏的薄膜式鍵盤
電源	線路適配器 (100V – 240V)、NiMH 電池組 MIC 20-BAT、4.5 Ah（內部充電），或6節市售C電池（NiCad 或 NiMH）
操作時間	用電池組MIC 20-BAT持續操作約1,000個測量值
電池充電指示器	電量不足儀器關機
操作系統	WinCE
接口	雙向RS-232，以太網10 Mbit
外殼	塑料注模制品
溫度范圍	操作溫度：-0° C ~ +50° C ( 32° F ~ 122° F) 存儲溫度：-20° C ~ +70° C (-4° F ~ 158° F)
重量	~1.4 kg ( 3.1 lb)包括 MIC 20-BAT在內
大小	78 mm 高 x 215 mm 寬 x 180 mm ? (3.1” H x 8.5” W x 7.1” ?
檢測附件	標準應用與測量的檢測附件使用一個支架
其他附件	攜帶箱、金剛石清潔布、硬度參考試塊（帶證書）、電池驅動研磨臺、打印機電纜 、不同的檢測用支架以及探頭附件、應用軟件UltraDAT

 標準配置   Standard configuration

---

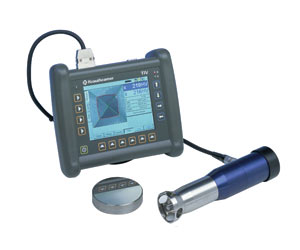

主機、探頭、探頭電纜 、充電器/AC適配器、試塊、操作手冊、測試報告、手提箱
