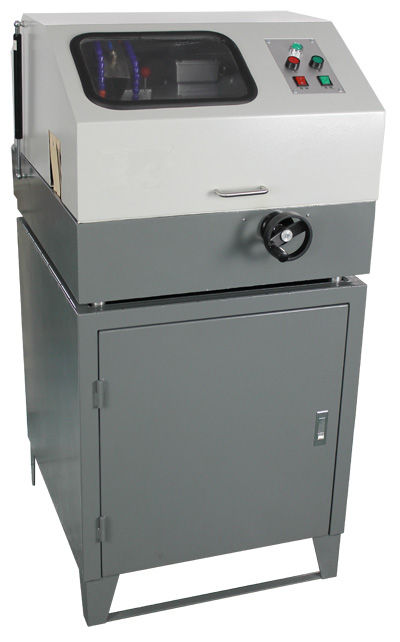

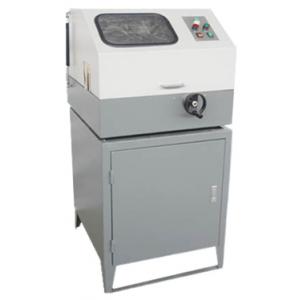

QG-120型 金相試樣切割機（120mm）
產品簡介 Product introduction
QG-120型 金相切割機可適用于金相，巖相材料的切割，采用低噪音防水電機，為保證能在安全狀態下切取試樣，本機采用全封閉雙罩殼結構和快速夾緊裝置，并付有冷卻水箱（環保型），可使配置好的冷卻液作循環使用，為延長使用壽命和操作保養等方便。該機的內殼罩，鉗口和工作臺面等主要零部件均采用不銹鋼材料制成，是切割試樣的設備。
金相切割機主要用于金相試樣的取樣，若取樣不當，則達不到檢驗目的，因而選擇適合的切割機，對取樣工作非常重要。對金相切割機的選型一般以被取樣材料的規格大小為參考，如小工件可以選用小切割直徑的金相切割機，相對較大的工件可以選用切割范圍較大的切割機。根據被取樣材質的不同，選配不同的切割片，以便達到理想的取樣目的。
本金相切割機主要用于金相試樣的截取和各種材料的下料、切口等，在冶金、汽車、航空航天等制造業中應用廣泛。
性能特點 Performance characteristics
■ 塑鋼殼體，超大防震視
■ 超大切割室，簡易切割方式
■ 手動切割方式
■ 按鍵式控制系統，自由控制切割速度
■ 封閉式切割，開機保護功能
■ 自動雙通道冷卻系統，避免試樣塊燒
■ 主機、冷卻系統一體式
技術指標 Technical indicators
切割室外殼
塑鋼
最大切割直徑
120mm
有效進刀深度
130mm
進刀深度跟蹤
手動
切割片規格
（250-350）*（1.5-3）*32mm
切割方式
手動
送給方式
手動推進
切割速度
手動控制
復位方式
手動
冷卻系統
內置循環水冷系統；自動（水冷2通道）
水箱容量
60L
主軸轉速
2800r/min
電機功率
3.0KW
機臺形式
落地式（立地一體式）
加持臺形式 固定式 切割臺尺寸 230mmX230mm 外形尺寸
760mm*850mm*1400mm
電源
380V/50HZ
重量
170KG
標準配置 Standard configuration
1、主機 1套
2、砂輪片 1片
3、水管 1根
4、電源線 1只
5、把手 1只
6、冷卻系統 1套
7、快速夾具 1套
8、隨機文件 1份
選配附件 Optional accessories
A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
產品名稱
磨料
規格/mm
備注
金相切割片A系列
Al2O3
230*0.8-1.5*25-32
適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。
250*1.2-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.5-3.0*25-32
450*2.8-3.2*25-32
500*3.0-3.5*32
B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
產品名稱
磨料
規格/mm
備 注
金相切割片B系列
Al2O3
230*0.8-1.5*25-32
適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
C、專用型金相切割片：適合切割銅材、鋁合金、非鐵金屬及非金屬材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
該系列產品切割硬度分為：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
產品名稱
磨料
規格/mm
備 注
金相切割片C系列
SiC
230*0.8-1.5*25-32
切割非鐵金屬材料（銅 鋁 鋅 鎢 鉬 鈦 鑄鋁 鎢鉬合金 硬質合金等）及非金屬脆性材料（玻璃 陶瓷 巖石）。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
D、高檔型金相切割片：適合切割高硬度黑色金屬材料，硬度計HRC30-70；
D, high-grade type metallographic cutting discs: suitable for cutting ferrous metal materials with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：D1 HRC≤45、D2 HRC45-55、D3 HRC≥55
產品名稱
磨料
規格/mm
備 注
金相切割片D系列
Al2O3
230*0.8-1.5*25-32
適應切割：高碳鋼、合金鋼、高速鋼、不銹鋼、淬火鋼及易熱材料變形且硬度極高的黑色金屬等。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
