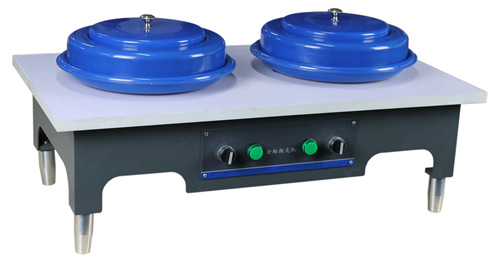

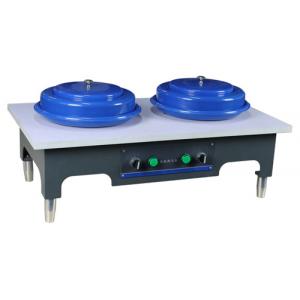

PG-2B型 雙盤臺式金相試樣拋光機（380V、200mm）
產品簡介 Product introduction
PG-2B型 雙盤臺式金相試樣拋光機（簡稱拋光機），(本機具備雙電機兩工位)，適用于經磨光后的金屬材料進行拋光，可獲得光亮如鏡的金屬表面，供在顯微鏡下觀察與測定金相組織。本機是對PG-2金相試樣拋光機的不完善處進行針對性的設計改進，該機除保持原PG-2的拋盤直徑與傳動功率均大于國內同類產品外，結合廣大使用人員的建議和要求，增加了在拋光時作稀釋冷卻用的供水系統和易清污的抽屜式積污匣，并該機的外形更新穎美觀，對設備的使用和保養也更為方便。
在金相試樣制備過程中，試樣的拋光是一道主要工序，經過磨光的試樣，在拋光機上拋光后，可獲得光亮如鏡的表面，本拋光機是采集多方面使用人員的意見和要求設計而成的，它具有造型美、結構合理、傳動平穩、噪音小、操作維修方便等優點。該機可供雙人同時操作，拋光盤直徑與傳遞功率均大于國內同類產品，能適合更多種材料的拋光要求，是試樣拋光的理想設備。本產品分落地式和臺式兩種，供用戶選擇。
本拋光機（本機具備雙電機兩盤分開控制),適用于對經磨光后的金屬材料進行拋光，可獲得光亮如鏡的金屬表面，供在顯微鏡下觀察與測定金相組織。本機型金相試樣拋光機是進行拋光工作的良好設備,本機轉動平穩,噪音小,操作輕便靈活,維護保養方便,符合廣大金相實驗室的需要.
工作原理 Working principle
拋光機有焊接工作臺、工作臺面、拋光盤、拋光織物、拋光罩及開關等基本部件組成。工作臺面上安裝有2個拋光盤，可供兩人同時操作，使用方便。兩臺的電動機多置于工作臺面下部，通過固定片與臺面連接。固定拋光盤用的錐套通過螺釘與電動機軸相連。拋光織物通過套圈緊固在拋光盤上。電動機的起停可分別由安裝在面板上的開關控制，電動機啟動后，便可用手對試樣施加壓力在轉動的拋光盤上進行拋光。在拋光過程中加入的拋光液可通過固定在臺面上的塑料盤中的水管排出。拋光罩及蓋可防止灰塵及其其他雜物在機器不使用時落在拋光織物上而影響使用效果。
技術指標 Technical indicators
1、拋盤直徑：￠200mm（可選配￠230mm）
2、工作電壓：（380V/220V）按鍵開關
3、拋盤轉速：900r/min；（可定制1400r/min、700r/min；）
4、外形尺寸：800*420*200mm
5、電動機：YS7116 0.2kW 380V（220V 定制） 50Hz
6、重量：45kg
標準配置 Standard configuration
1、主機 1套
2、拋光盤 2只
3、專用金相拋光布 2張
4、電源線 1根
5、隨機文件 1份
選配附件 Optional accessories
| 序號 | 名稱 | 規格 |
| 1 | 磁性升級盤 | Φ200-250mm |
| 2 | 磁性金相砂紙 | 120#-2000# |
| 3 | 磁性拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 4 | 試樣夾持盤 | 規格可選 |
| 5 | 金相砂紙 | 120#-4000# |
| 6 | 金相耐水砂紙 | 120#-2000# |
| 7 | 帶膠金相砂紙 | 120#-4000# |
| 8 | 帶膠金相耐水砂紙 | 120#-2000# |
| 9 | 金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 10 | 帶膠金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 11 | 金相研磨膏 | 氧化鋁、碳化硅、金剛石 |
| 12 | 金相拋光粉 | 氧化鋁、碳化硅、氧化鉻 |
| 13 | 金剛石拋光噴霧劑 | W0.5-W40；W0.1-W0.25 |
| 14 | 金剛石拋光懸浮液 | 單晶：W0.5-W40； 單晶：W0.1-W0.25； 多晶：0.5UM、1UM、、3UM、6UM、9UM； |
| 15 | 金剛石拋光潤滑冷卻液 |
|
