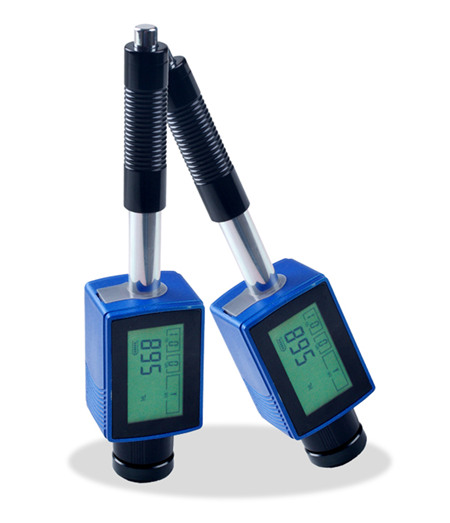

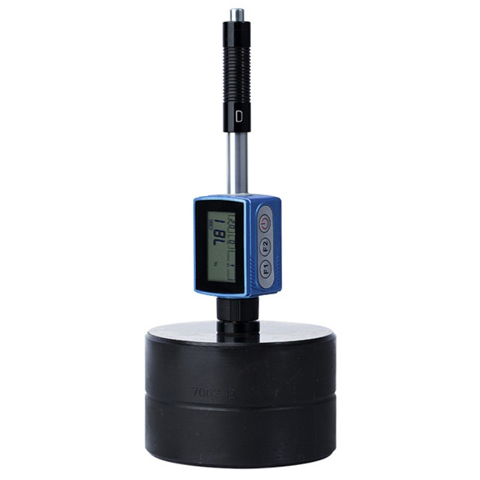

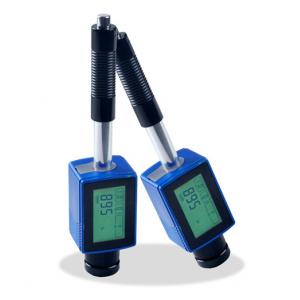

MH100型 便攜式筆式里氏硬度計

 產品簡介   Product introduction

---

MH100型 便攜式筆式里氏硬度計是一種新型的袖珍式一體化硬度計，主要適用于測試金屬材料的硬度，具有測試精度高、體積小、操作容易、攜帶方便，測量范圍寬的特點。里氏硬度計是根據里氏（DietmarLeeb）硬度測試原理設計而成，測出里氏硬度值經過程序自動轉換成布氏，洛氏，維氏，肖氏等硬度值，還可以配置各種測試配件，來滿足于各種測試條件和環境。

 工作環境   Work environment

---

1、環境溫度：操作溫度－10～＋50℃；

2、存儲溫度：-30℃～＋60℃；

3、相對濕度：≤90％；

4、周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵；

 應用領域   Application fields

---

1、模具型腔。

2、軸承及其它零件。

3、壓力容器、汽輪發電機組及其設備的失效分析。

4、重型工件。

5、已安裝的機械或永久性組裝部件。

6、試驗空間很狹小的工件。

7、要求對測試結果有正規的原始記錄。

8、金屬材料倉庫的材料區分。

9、大型工件大范圍內多處測量部位的快速檢驗。

10、被廣泛應用于熱工、壓力容器、航空、航天、電力、石油、化工、管道、軍工、核工業、船舶、汽車、冶金、鋼構、鐵路、高校等行業的制造、生產、質控環節上。

11、適用材料：鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅、鍛鋼。

 工作原理   Working principle

---

用規定質量的沖擊體在彈力作用下,以一定速度沖擊試樣表面,用沖頭在距試樣表面1mm處的回彈速度與沖擊速度的比值計算硬度值。計算公式如下：HL=1000×VB/ VA；

式中： HL——里氏硬度值；

          VB——沖擊體回彈速度；

          VA——沖擊體沖擊速度；

 使用方法   Use

---

操作使用方法

按電源鍵，此時電源接通，儀器進入測量狀態。

◆ 加載

向下推動加載套鎖住沖擊體；對于DC型沖擊裝置，則可將加載桿吸于試驗表面，將DC型沖擊裝置插入加載桿，直到停止位置為止，此時就完成了加載。

◆ 定位

將沖擊裝置支承環按選定的測量方向緊壓在試樣表面上，沖擊方向應與試驗面垂直。

◆ 測量

按動沖擊裝置上部的釋放按鈕，進行測量。此時要求試樣、沖擊裝置、操作者均穩定，并且作用力方向應通過沖擊裝置軸線。

試樣的每個測量部位一般進行五次試驗。數據分散不應超過平均值的±15HL。

任意兩壓痕之間距離或任一壓痕中心距試樣邊緣距離應符合下表規定。

對于特定材料，欲將里氏硬度值較準確地?fù)Q算為其它硬度值，必須做對比試驗以得到相應換算關系。方法是：用檢定合格的里氏硬度計和相應的硬度計分別在同一試樣上進行試驗，對于每一個硬度值，在三個以上需要換算的硬度壓痕周圍均勻分布地各測定五點里氏硬度值，用里氏硬度平均值和相應硬度平均值分別作為對應值，做出硬度對比曲線。對比曲線至少應包括三組對應的數據。

讀取測量值

◆ 用多個有效試驗點的平均值作為一個里氏硬度試驗數據。

◆ 在里氏硬度符號HL前示出硬度數值，在HL后面示出沖擊裝置類型。例如780HLD表示用D型沖擊裝置測定的里氏硬度值為780。

◆ 對于用里氏硬度換算的其它硬度，應在里氏硬度符號之前附以相應的硬度符號。例如420HVHLD表示用D型沖擊裝置測定的里氏硬度換算的維氏硬度值為420。

開機后會自動進入主顯示界面。

◆ 電池電量：顯示當前電池剩余電量。

◆ 沖擊方向：當前沖擊方向。

◆ 平 均 值：達到設定的沖擊次數后，顯示平均值時出現。

◆ 硬度制式：當前測量值的硬度制。

◆ 測 量 值：當前單次測量值（無平均值提示），當前平均值（有平均值提示）。

◆ 顯 示：表示超過轉換或測量范圍， 表示低于轉換或測量范圍。

◆ 材 料：當前設定的材料。

◆ 沖擊次數：測量時顯示已經完成的沖擊次數，用次數快捷鍵設置沖擊次數時，顯示設置的沖擊次數瀏覽單次測量值時顯示單次測量值的對應次數。

 性能特點   Performance characteristics

---

■   MH100一體化里氏硬度計是一種先進的袖珍型硬度檢測儀器，攜帶方便；

■   MH100配有D型沖擊裝置；

■   直接測試大型、重型的試件或已安裝永久性的組裝部件；

■   可測試六種硬度制（HV、HRA、HRC、HRB、HB、HV、HS）；

■   可外接打印機，打印測試結果；

■   英文界面，背光顯示；

■   傳感器跟機身連接保證測量數據更精確；

■   依據里氏硬度測量原理，可以對多種金屬材料進行檢測;具有軟件校準功能；

■   可預先設置硬度值上、下限，超出范圍自動報警，方便用戶批量測試的需要；

■   液晶上有剩余電量指示圖標，可實時顯示電池剩余電量；具有充電過程指示，操作者可隨時了解充電程度；

■   有USB接口，可以方便、快捷地與PC機進行數據交換。可配備微機軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告、批量設定儀器參數等豐富功能，滿足質量保證和管理的更高要求；

■   經濟適用，適合各個消費層次的購買使用；

■   低功耗，待機時間長，可以連續工作200個小時；

■   操作簡單使用方便“傻瓜”式操作；

■   配有USB接口，可連接電腦打印機；

■   造型美觀，符合身體力學，更方便操作者使用；

 技術指標   Technical indicators

---

1、硬度制：里氏、布氏、洛氏B、洛氏C、維氏、肖氏；

2、測量范圍：(170-960)HLD、(17-68.5)HRC、(19-651)HB、(80-976)HV、(30-100)HS、(59-85)HRA、(13 -100)HRB；

3、測量方向：360°(垂直向下、斜下、水平、斜上、垂直向上)；

4、相對誤差±0.8%、示值重復性誤差0.8（HLD=800）（示值誤差和重復性表一）；

5、沖擊裝置：D型沖擊裝置（測試范圍表）；

6、測量工件的曲率半徑：Rmin=10mm；

7、測量工件的最大硬度值：976HV；

8、顯示：高清晰點陣液晶，EL背光；

9、數據存儲：最大500組（沖擊次數32~1）；

10、上下限設置范圍：同測量范圍；

11、打印機：可外接打印機；

12、工作電壓：3.6V（內置鋰電池及充電電路）；

13、持續工作時間：約200小時（不開背光燈）；

14、通訊接口標準：USB1.1通訊接口；

15、外形尺寸：（220×24×55）mm；

16、重量：約0.180kg(主機）；

17、適用材料：鋼和鑄鋼，合金工具鋼，不銹鋼，灰鑄鐵，球墨鑄鐵，鑄鋁合金，銅鋅合金（黃銅），銅錫合金（青銅），純銅，鍛鋼；

 標準配置   Standard configuration

---

標準配置：

1、儀器主機 1臺

2、D型沖擊裝置 1只

3、標準里氏硬度塊 1塊

4、尼龍刷A 1只

5、小支承環 1只

6、電源適配器（充電器） 1只

7、使用說明書 1份

8、隨機資料 1份

9、ABS儀器箱 1只

選擇配置：

10、尼龍刷B （G型沖擊裝置時使用）

11、異型沖擊裝置和支承環 （見附表3和附表4）

12、數據傳輸及分析軟件光盤 1套 （計算機上應用）

13、通信電纜 1條

 選配附件   Optional accessories

---

1、異型沖擊裝置：7種

2、異型支撐環：12個

3、沖擊球頭：2種

4、尼龍刷B：1個（G型沖擊裝置時使用）

5、更換沖擊球頭工具：1只

●  沖擊裝置技術參數一覽

●   測試范圍表

●   示值誤差和示值重復性表

 注意事項   Precautions

---

◆   一般情況下，對于符合以上條件的工件可以直接測量，而對于不符合上述兩個條件的較小工件，便攜式硬度計也不是一點辦法沒有。它可以通過把較小的工件耦合到硬度塊或者其它規則較大的金屬上，以保證它穩定性，也是可以測量的。具體什么樣的工件需要耦合什么樣的工件不需要耦合也沒有統一的標準，這需要用戶測量時通過細心的體心與揣摩其中的方法和要領。
◆   貯存時應遠離振動、強烈磁場、腐蝕性介質、潮濕、塵埃，應在常溫下貯存。
◆   運輸時在保證原包裝的狀態下，可在三級公路條件下進行。
◆   在使用1000—2000次后，要用尼龍刷清理沖擊裝置的導管及沖擊體，清潔導管時先將支承環旋下，再將沖擊體取出，將尼龍刷以逆時針方向旋入管內，到底后拉出，如此反復5次，再將沖擊體及支承環裝上。
◆   使用完畢后，應將沖擊體釋放。
◆   沖擊裝置內嚴禁使用各種潤滑劑。
◆   本儀器只能使用本公司提供的專用電池組和電源適配器（充電器），否則可能引起儀器損壞、電池漏液、起火甚至爆炸。
◆   打印時或剛打印結束時請勿開啟紙倉蓋、用手或身體的任何部位接觸打印機芯，以免過高的溫度導致燙傷。
◆   不要將電池投入火中，不要將電池短路、拆散或者加熱，否則可能導致電池漏液、起火甚至爆炸。
◆   如果長時間存放儀器（不使用），請務必將電池開關置于“OFF”位置，否則可能導致電池失效、甚至漏液，進而損壞打印機。
◆   電池安裝時的正負極性！極性顛倒可能導致儀器損壞。

 保養維護   Maintenance

---

1、保養和維修

①?zèng)_擊裝置維護

在使用1000—2000次后，要用尼龍刷清理沖擊裝置的導管及沖擊體，清潔導管時先將支承環旋下，再將沖擊體取出，將尼龍刷以逆時針方向旋入管內，到底后拉出，如此反復5次，再將沖擊體及支承環裝上；

使用完畢后，應將沖擊體釋放；

沖擊裝置內嚴禁使用各種潤滑劑。

②儀器維修程序

當用標準洛氏硬度塊進行檢定時，誤差均大于2HRC時，可能是球頭磨損失效，應考慮更換球頭或沖擊體。

當硬度計出現其它不正常現象時，請用戶不要拆卸或調節任何固定裝配之零部件，填妥保修卡后，交由我公司維修部門，執行保修條例。

2、儀器檢定

硬度計的檢定周期一般不超過一年。使用單位可根據實際情況進行日常檢查。

3、貯存條件、運輸及注意事項

貯存時應遠離振動、強烈磁場、腐蝕性介質、潮濕、塵埃，應在常溫下貯存。

運輸時在保證原包裝的狀態下，可在三級公路條件下進行。
