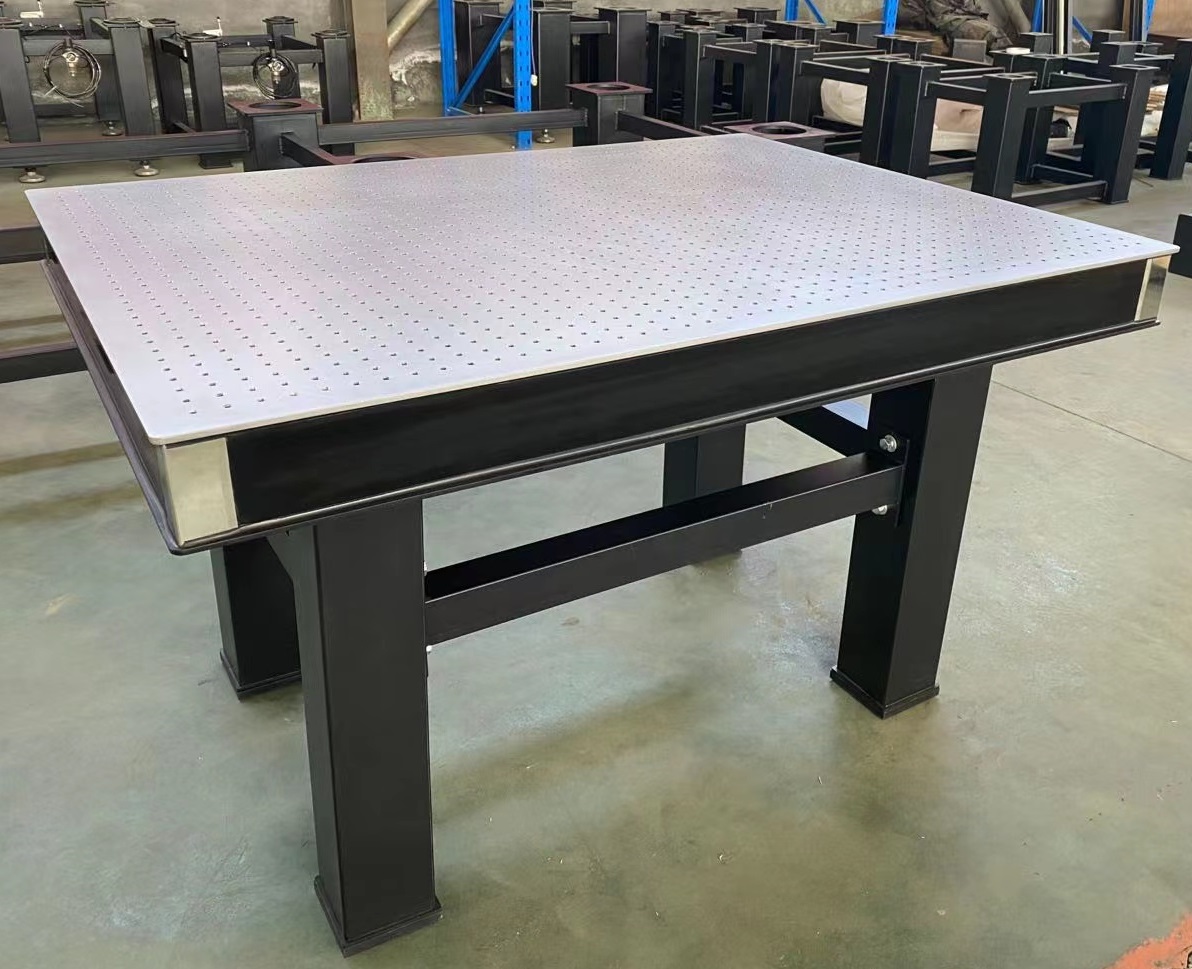

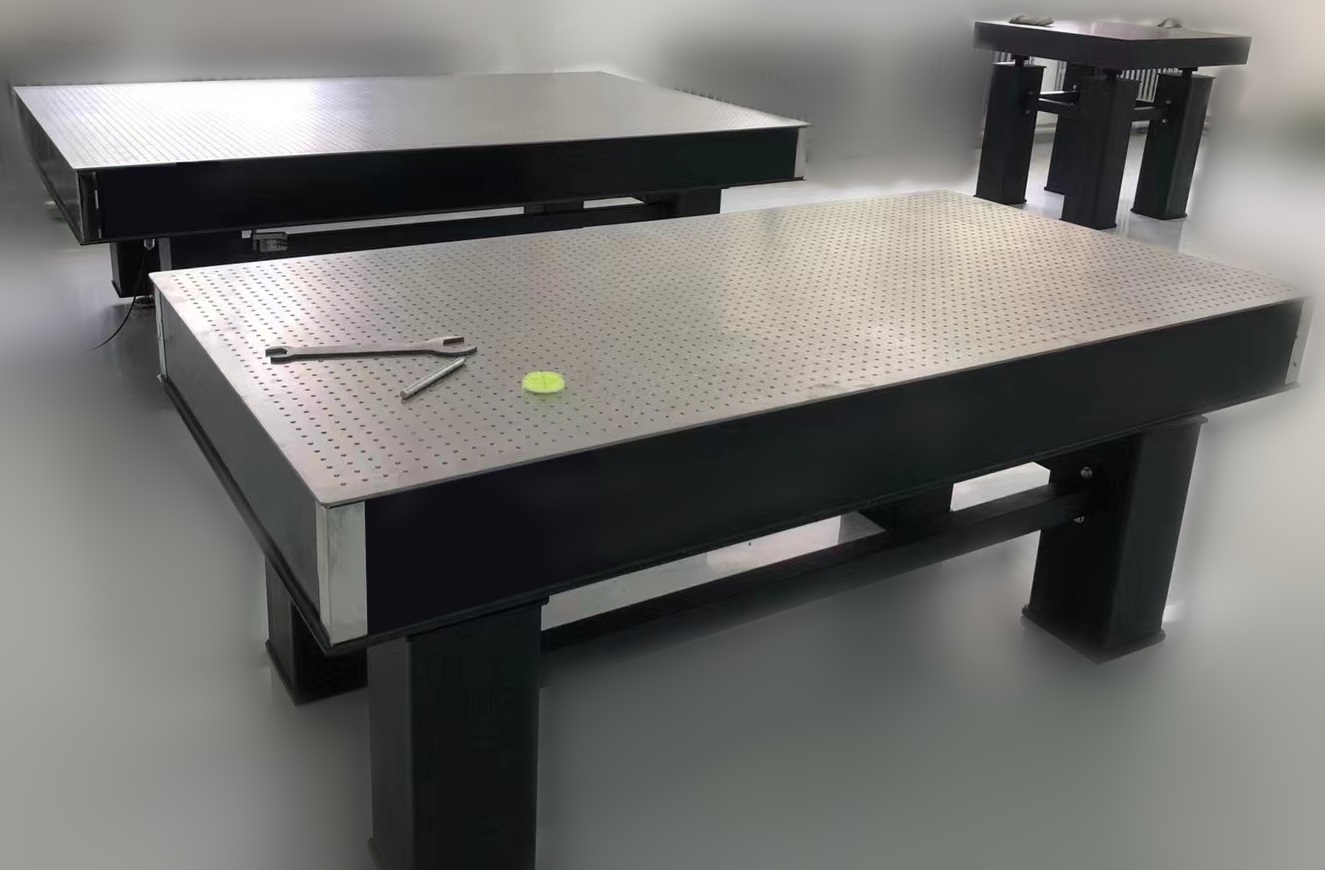

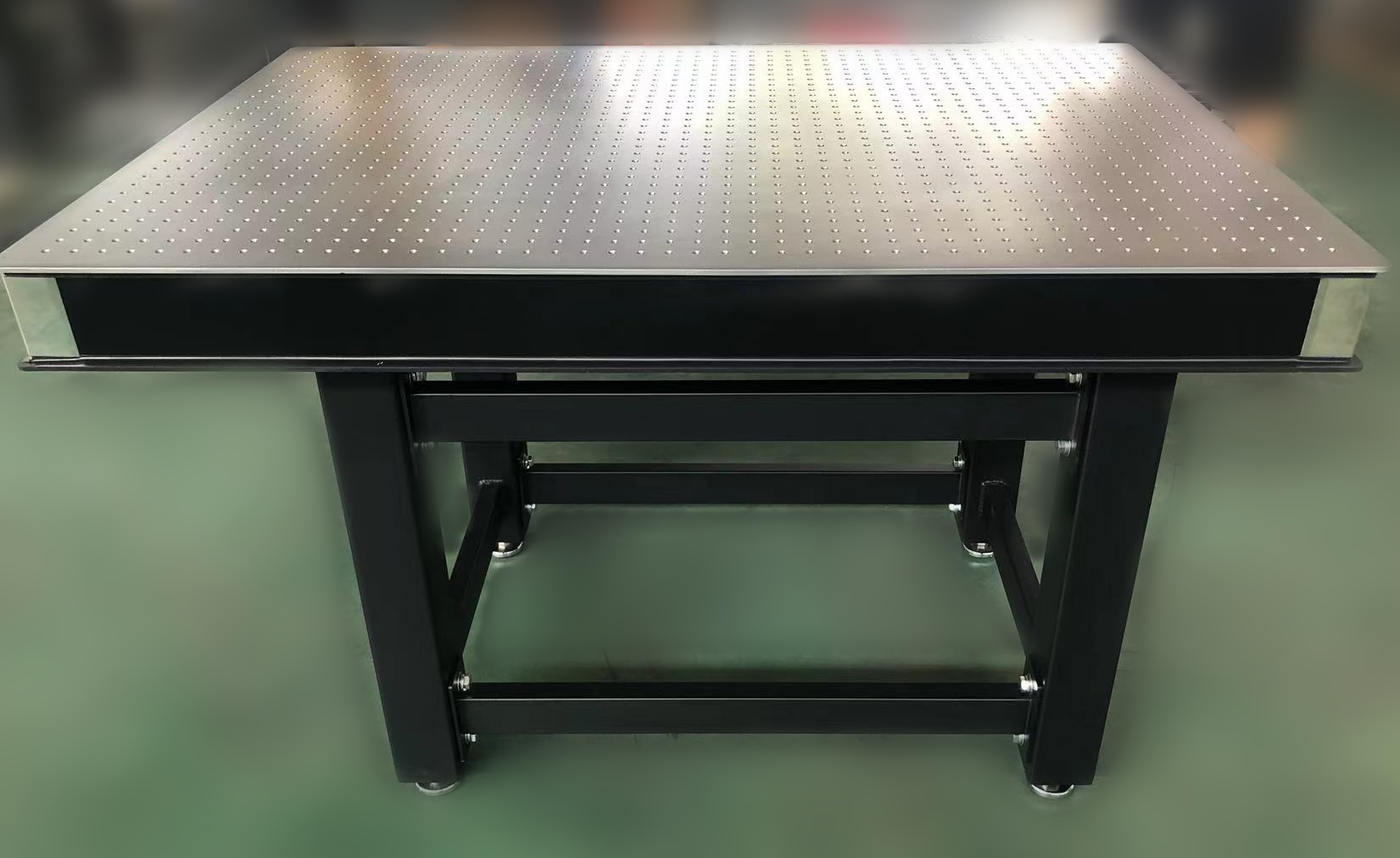

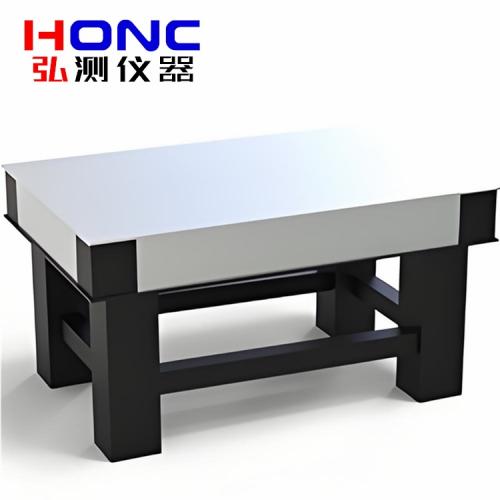

高精度精密阻尼隔振光學平臺
產品簡介 Product introduction
高精度精密阻尼隔振光學平臺，臺板采用蜂窩芯夾板結構，具有重量輕、高剛度、高阻尼等優點，上面板為1cr17優質高導磁不銹鋼，經精密研磨處理，表面平面度高。回旋打磨工藝清除毛邊，達到無反射、亞光效果，面板具有M6螺孔，易于固定光學元件。
● 高分子復合橡膠墊提供對高頻振動的隔振能力。
● 隔振支撐為優質鋼管焊接而成，整體堅固可靠，可選用安裝標準移動腳輪，方便在工作場所內移動。
● 獨特的水平調節機構，可以實現輕松水平調節的目的，穩定性能高。
● 表面帶陣列螺紋孔的臺桌型隔振光學平臺，集成國標級阻尼橡膠墊，具有良好隔振效果。
應用范圍 Applications
本光學平臺廣泛應用于光學，電子，精密機械制造，冶金，航天，航空，航海，精密化工和無損檢測等領域，以及其他機械行業的精密試驗儀器，設備振動隔離的關鍵裝置中。
技術指標 Technical indicators
高精度精密阻尼隔振光學平臺
≤ 0.05mm/m2
表面粗糙度
≤ 0.8μm
固有頻率
X方向：3.5Hz～6Hz；
Y方向：3.5Hz～6Hz
振幅
≤ 5μm
荷載能力
800kg/m2
重復定位精度
±0.05mm
臺面孔距
25mm X 25mm
臺面孔徑
M6國標公制螺紋
產品型號
規格尺寸（mm）
臺面厚度（mm）
臺面重量（kg）
支撐腿數量
POT-04-06-08
400*600*800
50
28
4
POT-05-05-08
500*500*800
50
30
4
POT-06-06-08
600*600*800
50
43
4
POT-09-06-08
900*600*800
50
65
4
POT-12-06-08
1200*600*800
50(100)
86
4
POT-12-08-08
1200*800*800
50(100)
115
4
POT-12-09-08
1200*900*800
50(100)
130
4
POT-15-09-08
1500*900*800
200
202
4
POT-15-10-08
1500*1000*800
200
225
4
POT-15-12-08
1500*1200*800
200
270
4
POT-18-12-08
1800*1200*800
200
325
4
POT-18-15-08
1800*1500*800
200
405
4
POT-20-12-08
2000*1200*800
200
360
4
POT-24-12-08
2400*1200*800
200
430
4
POT-24-15-08
2400*1500*800
200
540
4
POT-30-15-08
3000*1500*800
250
760
6
各種尺寸異形平臺均可定制
80寬度的支架【小承重、低負載】
120寬度的支架【中承重、中負載】
200寬度的支架【大承重、高負載】
