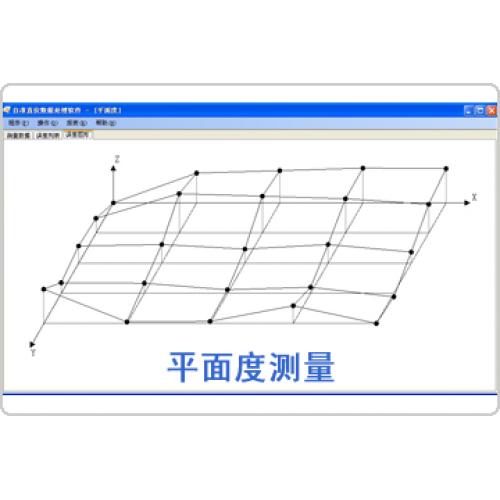

平面度測量數據分析軟件包
平面度測量(Test for Flatness)

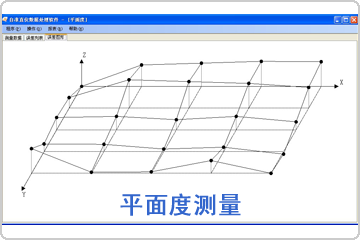

平面度驗證和測量是自準直儀進行直線度測量的拓展應用，通過對待測平面的若干直線進行測量（通常測量為米字型8條直線），最后由平面度測量軟件包對全部數據進行分析計算后完成平面度檢測。
由于待測平面的長寬比例等不盡相同，測量過程中需根據測量精度要求和平面尺寸選用2個或3個不同尺寸的測量橋板配合使用。

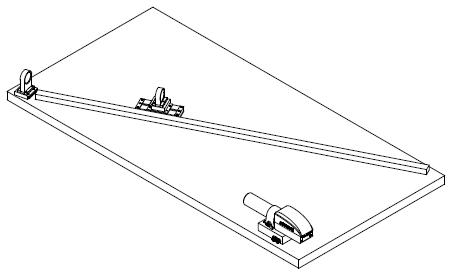

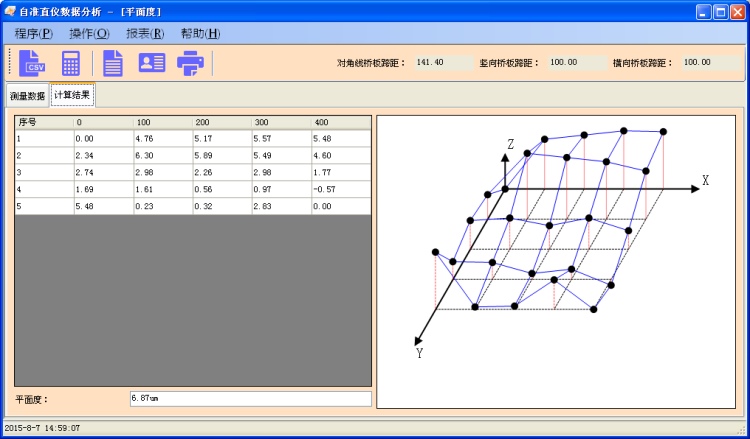

平面度測量示例

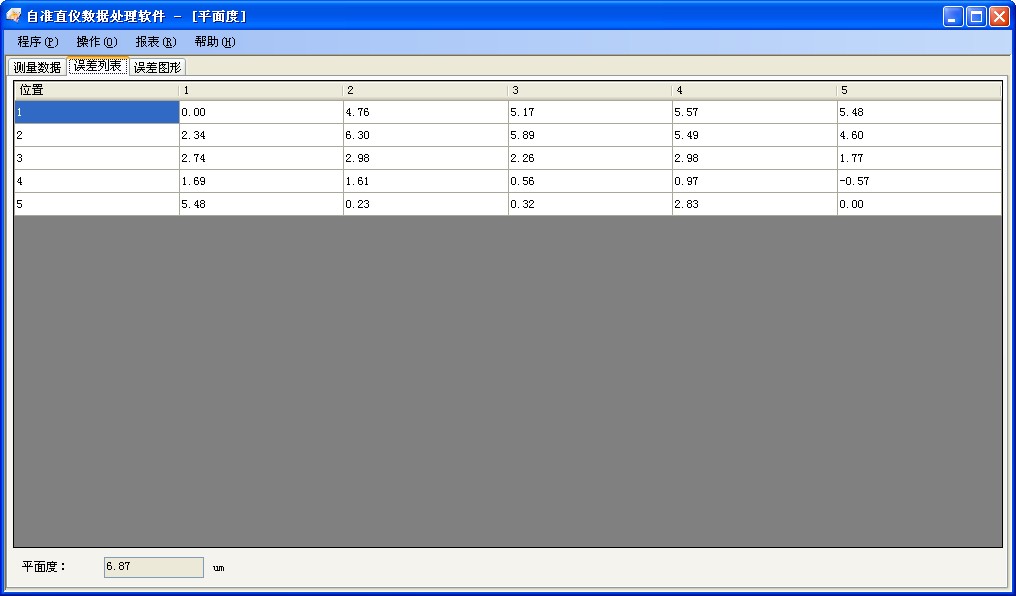

平面度測量
參考標準：GBT 11337-2004 平面度誤差檢測。

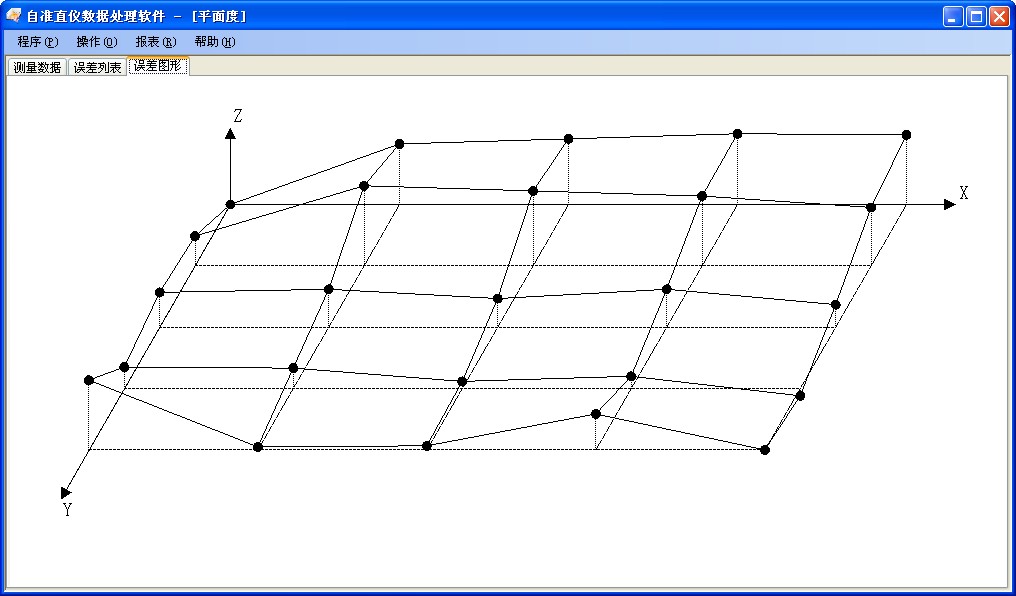

1. 平面度誤差（值）
實際平面對理想平面的變動量。
2. 評定方法
本軟件采用對角線平面法進行評定。

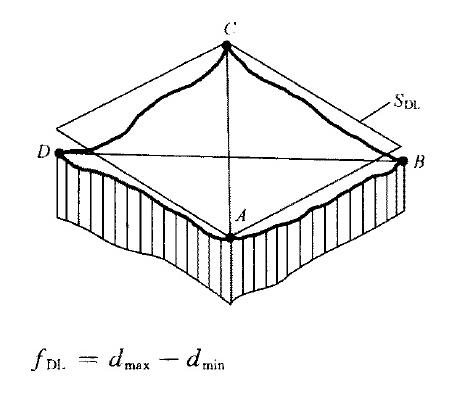

【對角線平面法】
以對角線平面S DL 作為評定基面的方法，按此方法求得平面度誤差值 f DL 。
式中：dmax、dmin分別為測得點相對于對角線平面的最大、最小偏離值。
3.測量方法
【自準直平面度檢測方法】
將固定有反射鏡的橋板置于被測平面上，按對角線布點形式拖動橋板，測出被測平面上相鄰兩點連線相對測量基線（面）的傾斜角，通過數據處理求出平面度誤差值的方法。

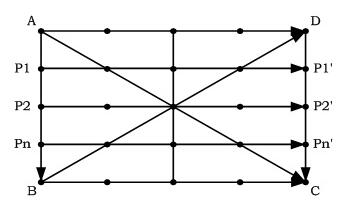

1. 布點形式
包括對角線截面AC，BD；豎向截面AB，DC，橫向截面AD，P1P1‘，P2P2’，...... PnPn‘，BC
2. 測量順序
測量順序如下所示：
AC-> BD -> AB -> DC ->AD -> P1P1' -> P2P2' ->...... -> PnPn‘ -> BC

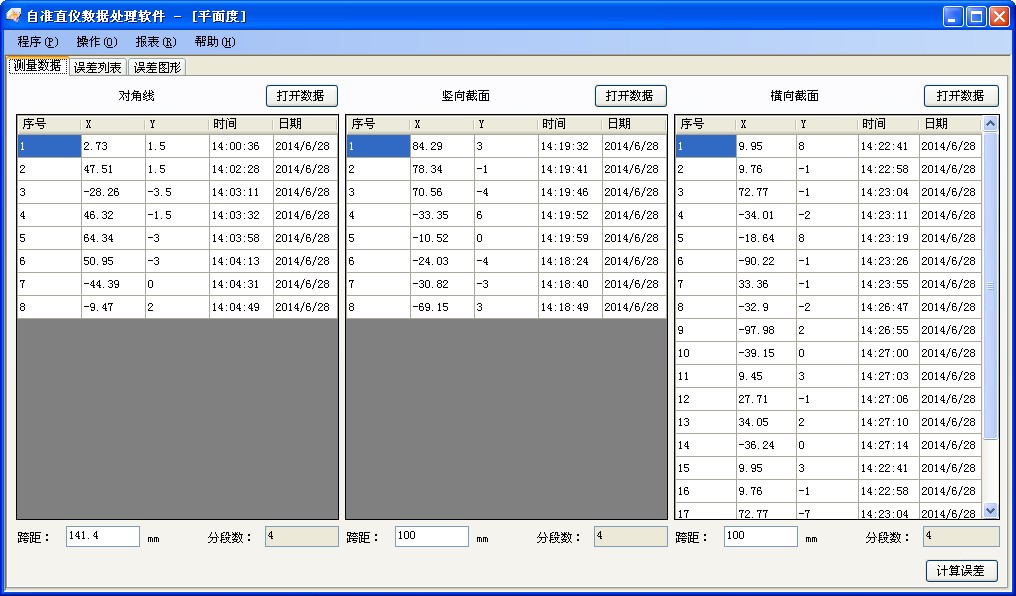

3. 測量步驟
（1）根據被測平面的形狀、尺寸，選擇對角線布點形式，確定各方向的分段數及橋板跨距；
（2）將被測平面大致調水平，然后按測量順序和方向逐線進行測量，并同時記錄各點示值；
（3）進行數據處理，求出平面度誤差值。
