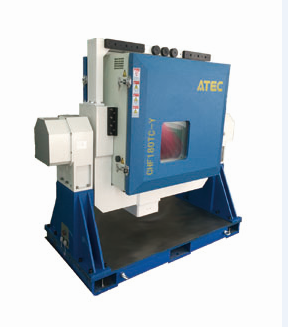

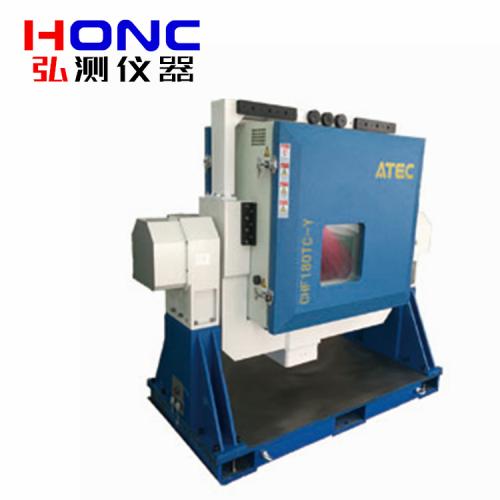

雙軸溫控電動轉臺
產品簡介 Product introduction
本系列轉臺具有兩種操作方式：本地控制和遠地控制，本地控制在測控柜液晶觸摸屏上進行操作，遠地控制由用戶的計算機通過網絡接口或串口進行操作。
本系列轉臺具有超速保護功能、過流保護及緊急斷電保護功能。當轉臺測控柜或控制計算機非正常斷電時，臺體能停止在當前位置，不產生劇烈的抖動。
2FDT450WK雙軸溫控電動轉臺主要由位置速率測試系統、高低溫箱測試軟件和計算機控制系統組成，主要用于微慣導系統全溫范圍內的動態性能和靜態性能測試，實現輸出數據的采集、存儲和性能指標分析，以滿足微慣導系統的測試標定需求。
技術指標 Technical indicators
1、額定負載：≤30kg；
2、平面度：優于0.02mm；
3、臺面跳動量：優于0.02mm；
4、臺面尺寸：不小于Φ450mm；提供安裝基準鏡；
5、速率范圍：
5.1、內環：±0.001°/s～±1000°/s；
5.2、外環：±0.001°/s～±300°/s；
6、角速率精度（內環、外環）：
6.1、 ω≤1°/s，速率精度優于2×10?3（1°平均）；
6.2、1°/s≤ω≤10°/s，速率精度優于2×10? （10°平均）；
6.3、 ω≥10°/s，速率精度優于2×10? （360°平均）；
7、角位置定位精度：內環±3″，外環±5″；
8、角位置重復定位精度：±2″；
9、速率分辨率：優于0.001°/s；
10、最大角加速度：100°/s；
11、滑環：訂制；
12、供電電源：
12.1、380V±10％，50Hz±3Hz；
12.2、220V±10％，50Hz±3Hz；
12.3、連續工作時間：不小于12h；
13、接口要求：RS232/RS422/USB串口，波特率115200bps；
14、承載能力：40Kg；
15、測試件最大尺寸：220×220×280；
16、平均軸線垂直度：內—中框軸 ±5″；中—外框軸 ±5″；
17、轉角范圍：連續；
18、傾角回轉精度：
18.1、內、中框、外框 ±5″ ；
18.2、角位置測量精度：±5″；
18.3、角位置測量重復性：±3″；
18.4、角位置控制精度：±5″；
19、速率范圍：
19.1、內框0.001°/s～400°/s；
19.2、中、外框0.001°/s～200°/s；
20、速率精度：50ppm（360°平均）；
21、速率平穩度：50ppm（360°平均）；
22、導電滑環用戶通道：40 lines×3A；
